Задание №4 — ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ
Прочитайте текст и вставьте на места пропусков слова из приведённого списка.

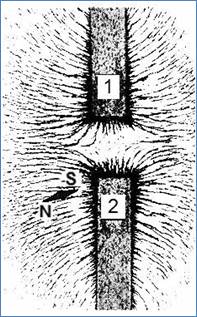

От двух полосовых магнитов, размещённых на поверхности деревянного стола, при помощи железных опилок получена картина линий магнитного поля (см. рисунок, вид сверху). В плоскости магнитов размещена также маленькая магнитная стрелка на подставке.
Картина магнитных линий соответствует (А)__________ полосовых магнитов. Следовательно, полюсы 1 и 2 магнитов являются
(Б)__________. Так как магнитная стрелка своим
(В)__________ полюсом притянулась к полюсу 2, то он является (Г)__________ полюсом указанного магнита.
| Список слов: | |
| 1) | притяжение |
| 2) | отталкивание |
| 3) | отрицательный |
| 4) | положительный |
| 5) | одноимённый |
| 6) | разноимённые |
| 7) | северный |
| 8) | южный |
Правильный ответ
2587
Пояснение
Решение.
Для выполнения задания проанализируем представленную картину магнитного поля и поведение магнитной стрелки.
1. На рисунке мы видим распределение железных опилок между двумя полосовыми магнитами. Линии магнитного поля не соединяют полюсы 1 и 2, а как бы «расталкиваются» в пространстве между ними. Такая картина характерна для отталкивания магнитов (пропуск А — 2).
2. Из курса физики известно, что отталкиваются друг от друга только одноимённые полюсы магнитов (оба северные или оба южные). Следовательно, полюсы 1 и 2 являются одноимёнными (пропуск Б — 5).
3. Теперь обратим внимание на маленькую магнитную стрелку, расположенную рядом с полюсом 2. На рисунке видно, что стрелка ориентирована так, что её южный полюс (обозначен буквой ) притянулся к полюсу 2 магнита (пропуск В — 8).
4. Согласно закону магнитного взаимодействия, разноимённые полюсы притягиваются. Если к полюсу 2 притянулся южный полюс стрелки (), значит, сам полюс 2 является северным (пропуск Г — 7).
Таким образом, восстановим текст:
«Картина магнитных линий соответствует отталкиванию (2) полосовых магнитов. Следовательно, полюсы 1 и 2 магнитов являются одноимёнными (5). Так как магнитная стрелка своим южным (8) полюсом притянулась к полюсу 2, то он является северным (7) полюсом указанного магнита».
Ответ: 2587
Источник: ФИПИ
