Задание №20 — Эксперимент и его оборудование

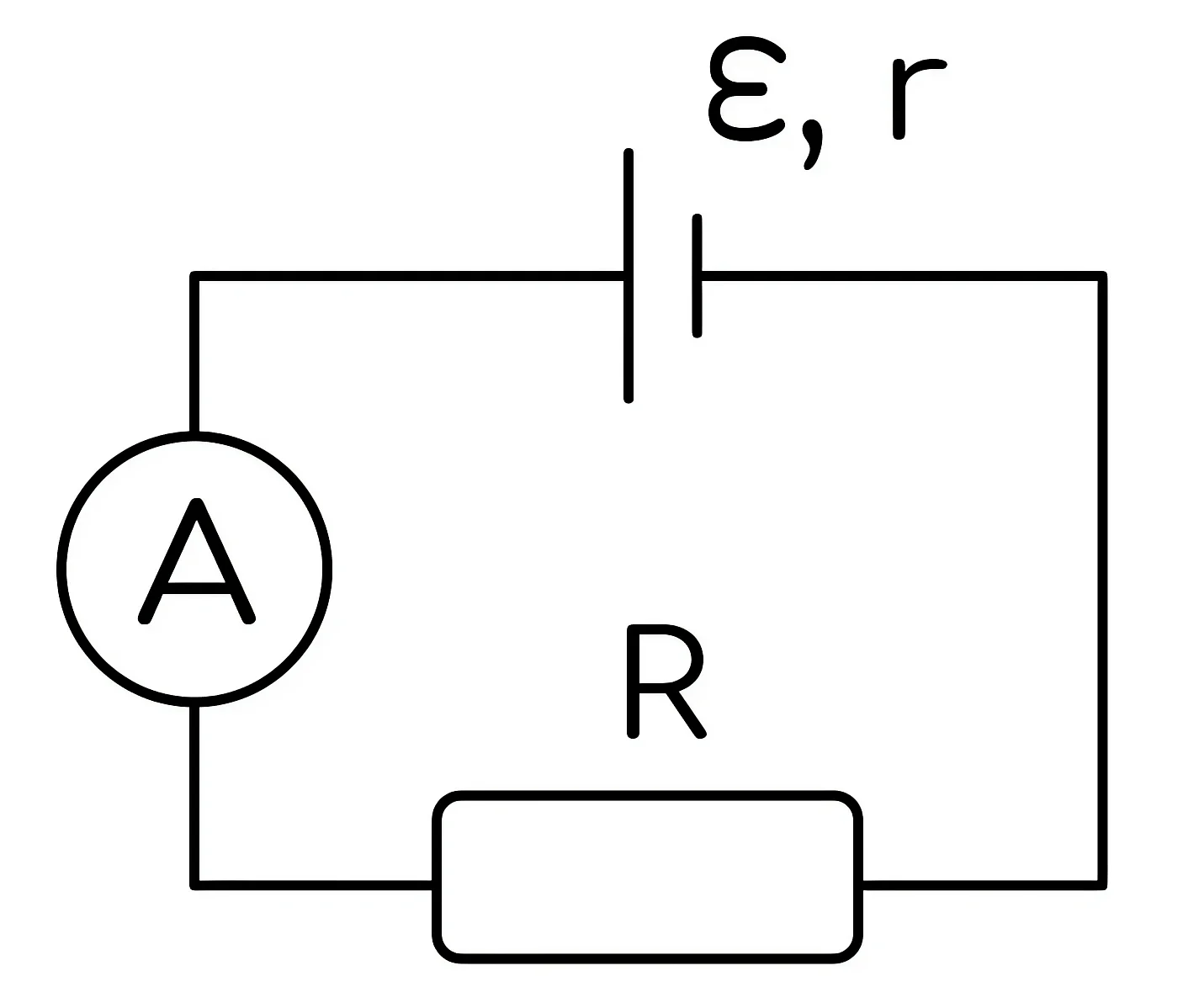

Ученик изучает законы постоянного тока. В его распоряжении имеется пять аналогичных электрических цепей (см. рис.) с различными источниками и внешними сопротивлениями, характеристики которых указаны в таблице. Какие две цепи необходимо взять ученику для того, чтобы на опыте исследовать зависимость силы тока, протекающего в цепи, от внешнего сопротивления цепи?
| № цепи | ЭДС источника ε, В | Внутреннее сопротивление источника r, Ом | Внешнее сопротивление R, Ом |
| 1 | 9 | 1 | 15 |
| 2 | 6 | 2 | 10 |
| 3 | 12 | 2 | 5 |
| 4 | 6 | 1 | 10 |
| 5 | 9 | 1 | 10 |
Запишите в ответе номера выбранных цепей.
Правильный ответ
15
Пояснение
Решение:
По закону Ома для полной цепи
Сила тока зависит от ЭДС , внутреннего сопротивления и внешнего сопротивления . Чтобы исследовать зависимость от внешнего сопротивления, надо изменять только , оставляя и одинаковыми.
Одинаковые ЭДС и внутреннее сопротивление — у цепей 1 и 5, причём внешние сопротивления у них различны: и . Это и есть искомая пара.
У цепей 2 и 4 при равной ЭДС внешние сопротивления одинаковы , а различаются внутренние — такая пара позволила бы изучить зависимость от , а не от .
Амперметры покажут и .
Ответ: 15
