Задание 20

Планирование эксперимента, отбор оборудования · 66 заданий

Задание №20
№20
Ученику необходимо на опыте обнаружить зависимость давления газа, находящегося в сосуде, от объёма газа. У него имеются пять различных сосудов с маном…
Изопроцессы в разреженном газе с постоянным числом м…
Задание №20
№20
Необходимо на опыте обнаружить зависимость объёма газа, находящегося в сосуде под подвижным поршнем, от внешнего давления. Имеются пять различных сос…
Изопроцессы в разреженном газе с постоянным числом м…
Задание №20
№20
Ученику необходимо на опыте обнаружить зависимость периода свободных колебаний пружинного маятника от жёсткости пружины. У него имеется пять пружинных…
Период и частота колебаний
Задание №20
№20
Ученик изучает свободные электромагнитные колебания. В его распоряжении имеются пять аналогичных колебательных контуров с различными катушками индукти…
Колебательный контур
Задание №20
№20
Необходимо собрать экспериментальную установку, с помощью которой можно определить плотность меди. Для этого школьник взял электронные весы и медный ш…
Масса тела. Плотность вещества
Задание №20
№20
Ученик изучает свободные электромагнитные колебания. В его распоряжении имеются пять аналогичных колебательных контуров с различными катушками индукти…
Колебательный контур
Задание №20
№20
Необходимо собрать экспериментальную установку, с помощью которой можно определить оптическую силу собирающей линзы. В качестве источника света школьн…
Формула тонкой линзы
Задание №20
№20
Необходимо собрать экспериментальную установку, с помощью которой можно определить показатель преломления стекла. Для того чтобы создать узкий луч све…
Законы преломления света
Задание №20
№20
Ученику необходимо на опыте обнаружить зависимость периода свободных колебаний пружинного маятника от массы груза. У него имеется пять пружинных маятн…
Период и частота колебаний
Задание №20
№20
Ученику необходимо на опыте выяснить, зависит ли частота свободных колебаний пружинного маятника от жёсткости пружины. У него имеется пять пружинных м…
Период и частота колебаний
Задание №20
№20
Ученик изучает свободные электромагнитные колебания. В его распоряжении имеются пять аналогичных колебательных контуров с различными катушками индукти…
Колебательный контур
Задание №20
№20
Необходимо собрать экспериментальную установку, с помощью которой можно определить плотность бензина. Для этого школьник взял динамометр и металлическ…
Закон Архимеда. Условие плавания тел

Задание №20 — Эксперимент и его оборудование

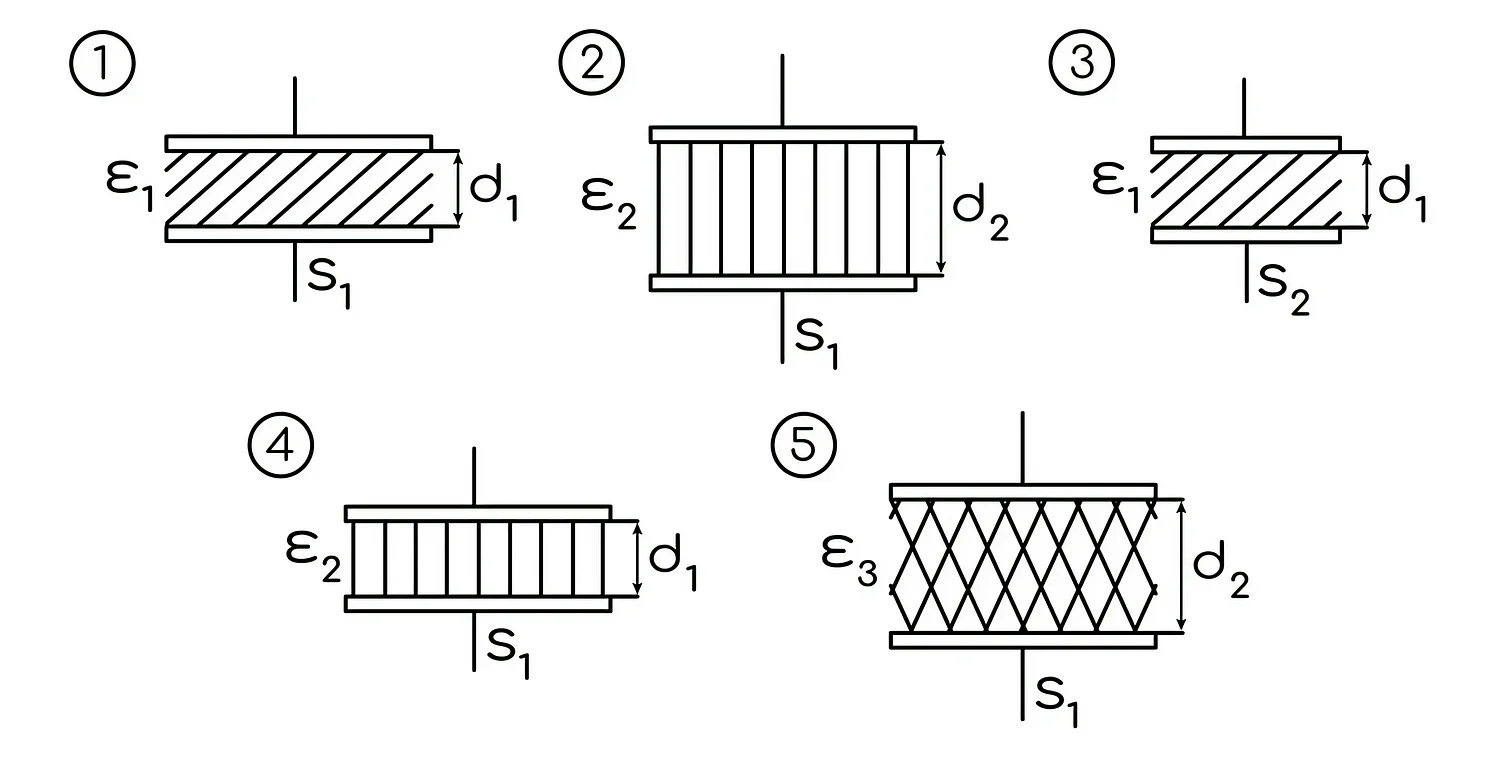

Необходимо экспериментально изучить зависимость электроёмкости плоского конденсатора от площади его пластин. На всех представленных ниже рисунках S - площадь пластин конденсатора, d - расстояние между пластинами конденсатора, $\epsilon$ - диэлектрическая проницаемость среды, заполняющей пространство между пластинами. Какие два конденсатора следует использовать для проведения такого исследования? Запишите в таблицу номера выбранных установок.

Правильный ответ

Пояснение

Решение:

Электроёмкость плоского конденсатора $C=\dfrac{\varepsilon\varepsilon_{0}S}{d}$ .

Чтобы изучить зависимость ёмкости от площади пластин, надо взять два конденсатора, у которых расстояние между пластинами $d$ и диэлектрическая проницаемость $\varepsilon$ одинаковы, а площади пластин $S$ различны.

Это конденсаторы 1 и 3: у обоих $\varepsilon_{1}$ и $d_{1}$ , а площади пластин $S_{1}$ и $S_{2}$ .

Ответ: 13
