Закон Ома для полной (замкнутой) электрической цепи

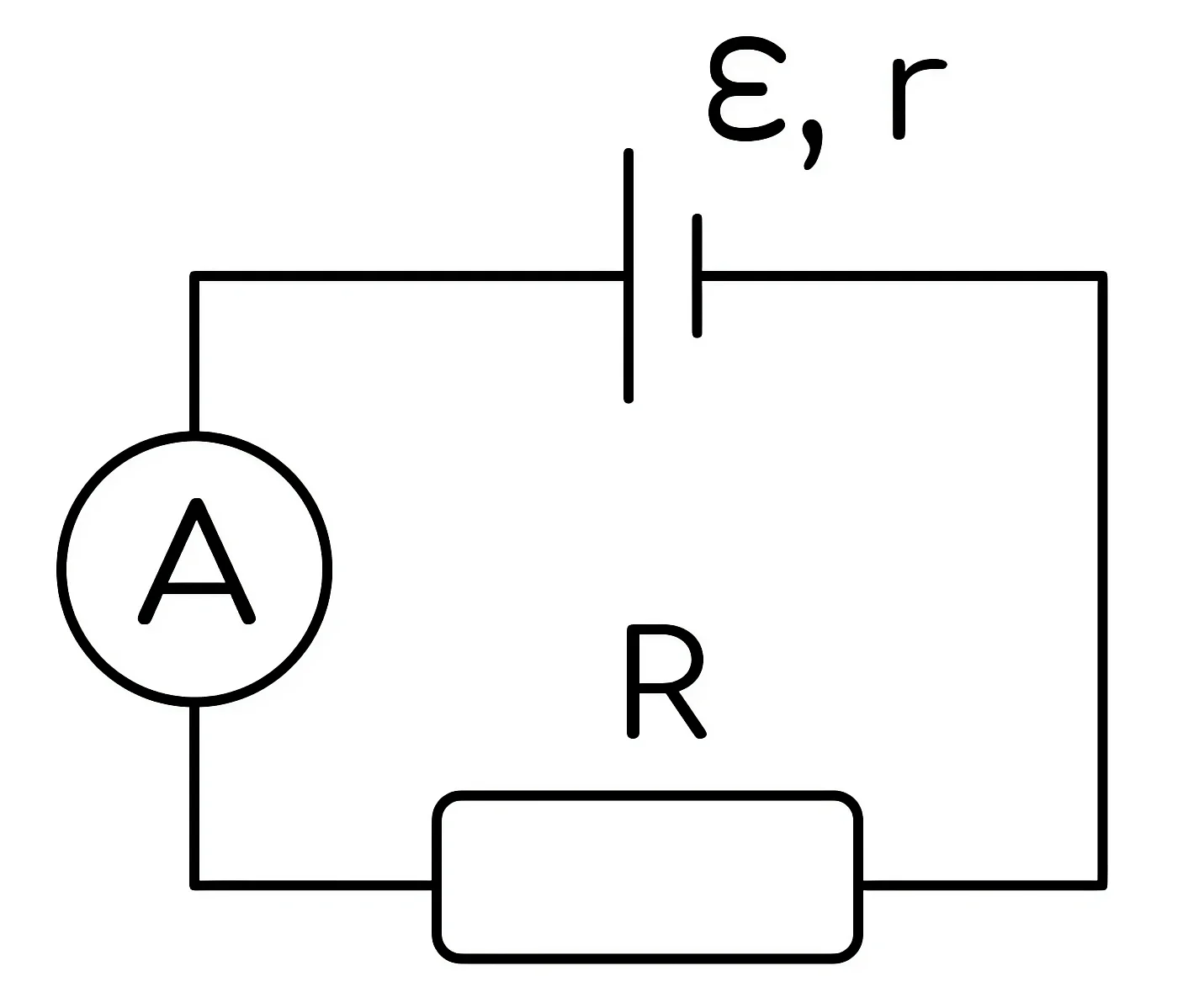

Ученик изучает законы постоянного тока. В его распоряжении имеется пять аналогичных электрических цепей (см. рис.) с различными источниками и внешними сопротивлениями, характеристики которых указаны в таблице. Какие две цепи необходимо взять ученику для того, чтобы на опыте обнаружить зависимость силы тока, протекающего в цепи, от внешнего сопротивления? Запишите в ответе номера выбранных цепей.

№ цепи	ЭДС источника ε, В	Внутреннее сопротивление источника r, Ом	Внешнее сопротивление R, Ом
1	9	1,0	5
2	6	0,5	8
3	8	1,5	8
4	9	1,5	5
5	6	0,5	16
