Задание №10 — Изображения земной поверхности

Решение.

Для определения направления на топографической карте воспользуемся следующим алгоритмом:

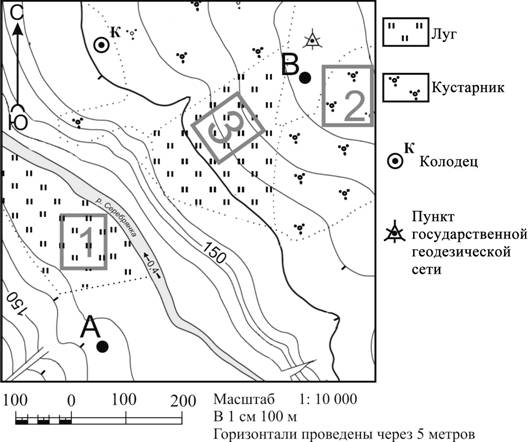

1. Ориентирование по сторонам света. На топографических картах и планах местности направление «север — юг» традиционно обозначается стрелкой в левом углу карты. Если стрелки нет, то верхний край карты считается северным, нижний — южным, правый — восточным, а левый — западным. На данном рисунке в левом верхнем углу есть стрелка с буквами «С» (север) и «Ю» (юг), подтверждающая стандартную ориентацию.
2. Поиск объектов.
   • Находим пункт государственной геодезической сети. Согласно условным знакам справа от карты, он обозначается треугольником с точкой внутри. На карте этот объект расположен в северо-восточной части (справа вверху).
   • Находим колодец. Согласно легенде карты, он обозначается кружком с точкой внутри и буквой «К». На карте колодец расположен левее пункта геодезической сети.
3. Определение направления. Мысленно проводим линию от начальной точки (пункт геодезической сети) к искомому объекту (колодец). Колодец находится строго слева от пункта геодезической сети.
4. Вывод. Поскольку левая сторона карты соответствует западу, значит, колодец находится в западном направлении от пункта государственной геодезической сети.

Ответ: запад

Источник: ФИПИ
