Задание №10 — Изображения земной поверхности

Решение.

Для определения направления на топографической карте необходимо выполнить следующие шаги:

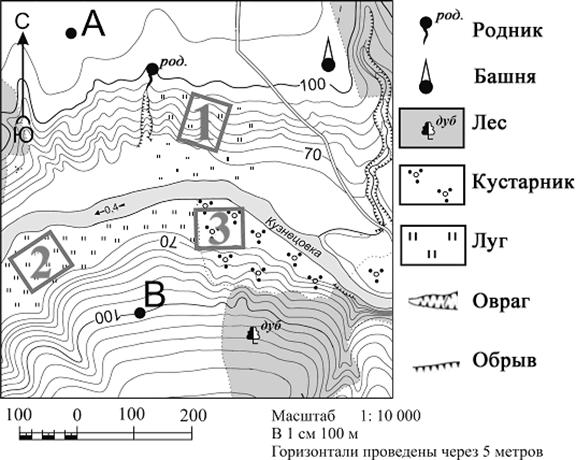

1. Ориентирование карты. На топографических планах и картах направление «север — юг» указывается специальной стрелкой в углу рамки. Если стрелка отсутствует, то верхний край карты считается северным, нижний — южным, правый — восточным, а левый — западным. На данном рисунке в левом верхнем углу есть стрелка с буквами «С» (север) и «Ю» (юг), которая подтверждает стандартную ориентацию.
2. Поиск объектов. Находим на карте точку В (она расположена в левой нижней части карты на склоне холма) и условный знак башни. Согласно легенде карты, башня обозначается кружком с треугольником сверху. Данный объект находится в правой верхней части карты.
3. Определение взаимного расположения. Мысленно или с помощью линейки проводим линию от точки В к башне.
   • Башня находится выше точки В относительно нижнего края карты, значит, она расположена в северном направлении.
   • Башня находится правее точки В относительно левого края карты, значит, она расположена в восточном направлении.
4. Итоговый вывод. Так как объект находится одновременно севернее и восточнее исходной точки, это соответствует промежуточному направлению — северо-восток.

Ответ: северо-восток

Источник: ФИПИ
