Задание №10 — Изображения земной поверхности

Решение.

Для определения направления на топографическом плане необходимо выполнить следующие шаги:

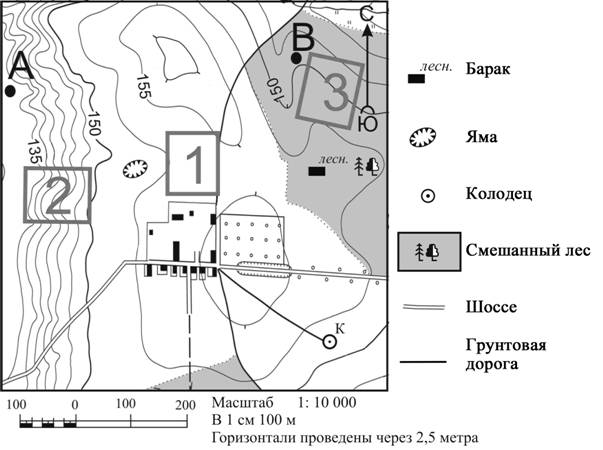

1. Находим объекты на карте. Согласно условным знакам, дом лесника (подписан как «лесн.») изображен в виде черного прямоугольника в правой верхней части карты, на опушке смешанного леса. Яма обозначена специальным символом (овал с короткими штрихами внутрь) и находится левее дома лесника.
2. Определяем ориентацию сторон света. На топографических картах и планах в заданиях ОГЭ по умолчанию верхний край рамки указывает на север, нижний — на юг, правый — на восток, а левый — на запад. Также на это указывает стрелка «С–Ю» (Север–Юг) в правой части рисунка.
3. Определяем направление. Мысленно проводим линию от точки отсчета (дом лесника) к целевому объекту (яма). Мы видим, что яма расположена строго слева от дома лесника.
4. Делаем вывод. Поскольку левая сторона карты соответствует западному направлению, значит, яма находится к западу от дома лесника.

Ответ: запад

Источник: ФИПИ
