Задание №10 — Изображения земной поверхности

Решение.

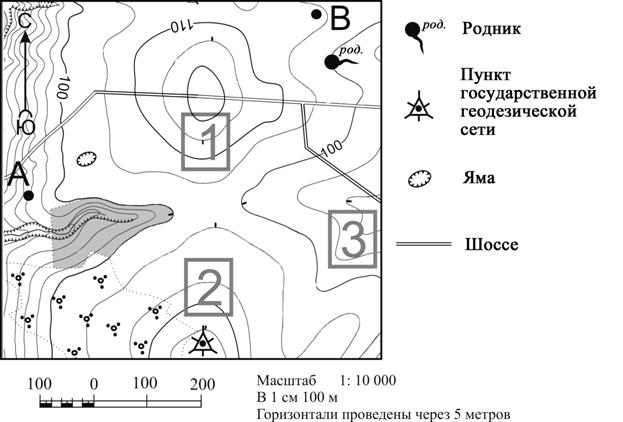

Для выполнения этого задания нам необходимо проанализировать топографическую карту и определить взаимное расположение объектов.

1. Находим исходные объекты на карте. Точка А расположена в левой части карты, на склоне холма. Теперь обратимся к условным знакам: пункт государственной геодезической сети обозначается треугольником с точкой внутри. Находим этот символ на карте — он расположен в нижней центральной части рисунка (под участком номер 2).
2. Определяем стороны горизонта. На топографических планах и картах направление «север — юг» традиционно обозначается стрелкой в левом верхнем углу. Если стрелки нет, то верхний край карты считается северным, нижний — южным, левый — западным, а правый — восточным. В данном случае стрелка «С — Ю» подтверждает стандартную ориентацию.
3. Определяем направление. Мысленно проводим линию от точки А к пункту геодезической сети.
   • Пункт находится ниже точки А, то есть в южном направлении.
   • Пункт находится правее точки А, то есть в восточном направлении.
   Совмещая эти два вектора, получаем промежуточное направление — юго-восток.

Ответ: юго-восток

Источник: ФИПИ
