Задание №10 — Изображения земной поверхности
Задание №10
#907821 баллФИПИ
План, карта, координаты

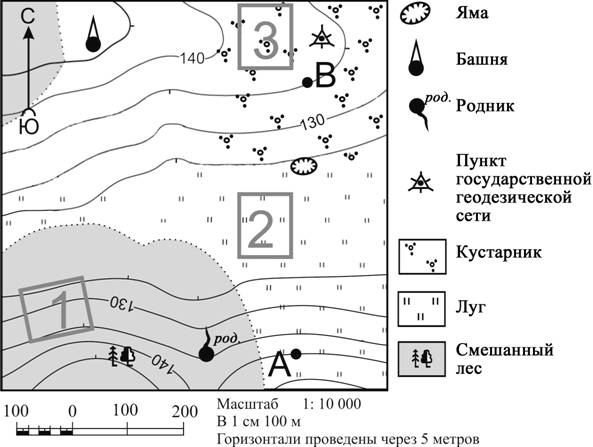

Определите по карте, в каком направлении от башни находится пункт государственной геодезической сети.
Правильный ответ
восток
Пояснение
Решение.
Для выполнения этого задания необходимо уметь работать с топографической картой, знать условные знаки и уметь определять стороны горизонта.
- Находим объекты на карте. Обратимся к легенде (списку условных знаков) справа от карты.
- Башня обозначается значком, похожим на узкий черный конус с кружком в основании. На карте этот объект расположен в верхней левой части.
- Пункт государственной геодезической сети обозначается треугольником с точкой внутри. На карте этот объект расположен в верхней правой части, рядом с цифрой 3.
- Определяем стороны горизонта. На топографических планах и картах направление «север — юг» традиционно указывается стрелкой в левом верхнем углу. Стрелка с буквой «С» указывает вверх (на север), соответственно, вниз будет юг («Ю»).
- Если север находится вверху, то восток будет находиться справа, а запад — слева.
- Определяем направление. Мысленно проводим линию от начальной точки (башни) к искомому объекту (пункту геодезической сети).
- Башня находится слева, а пункт геодезической сети — справа от неё на той же горизонтальной линии.
- Движение вправо по карте соответствует направлению на восток.
Ответ: восток
Источник: ФИПИ
