Задание №10 — Изображения земной поверхности

Решение.

Для определения направления на топографической карте необходимо выполнить следующие шаги:

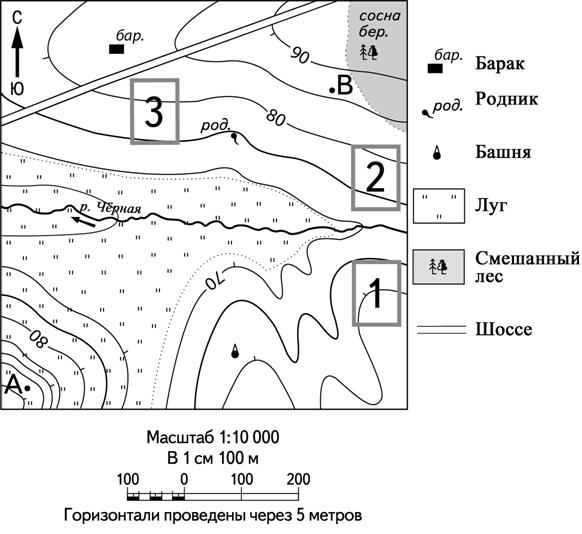

1. Находим объекты на карте. Пользуясь условными знаками, находим башню (обозначена значком в виде капли/конуса в нижней центральной части карты) и родник (обозначен значком в виде запятой с подписью «род.» в верхней части карты).
2. Определяем стороны горизонта. На топографических планах и картах направление «север — юг» обычно указывается стрелкой в левом верхнем углу. В данном случае стрелка направлена вверх, где буква «С» обозначает север, а буква «Ю» — юг. Следовательно, верхняя рамка карты соответствует северу, нижняя — югу, правая — востоку, а левая — западу.
3. Определяем взаимное расположение объектов. Мысленно проводим линию от башни (точки отсчёта) к роднику. Мы видим, что родник расположен выше башни по вертикали, то есть ближе к верхней рамке карты.
4. Делаем вывод. Так как родник находится прямо над башней относительно сторон горизонта, указанных на карте, это направление соответствует северу.

Ответ: север

Источник: ФИПИ
