Задание №19 — Измерения и их погрешность

Решение:

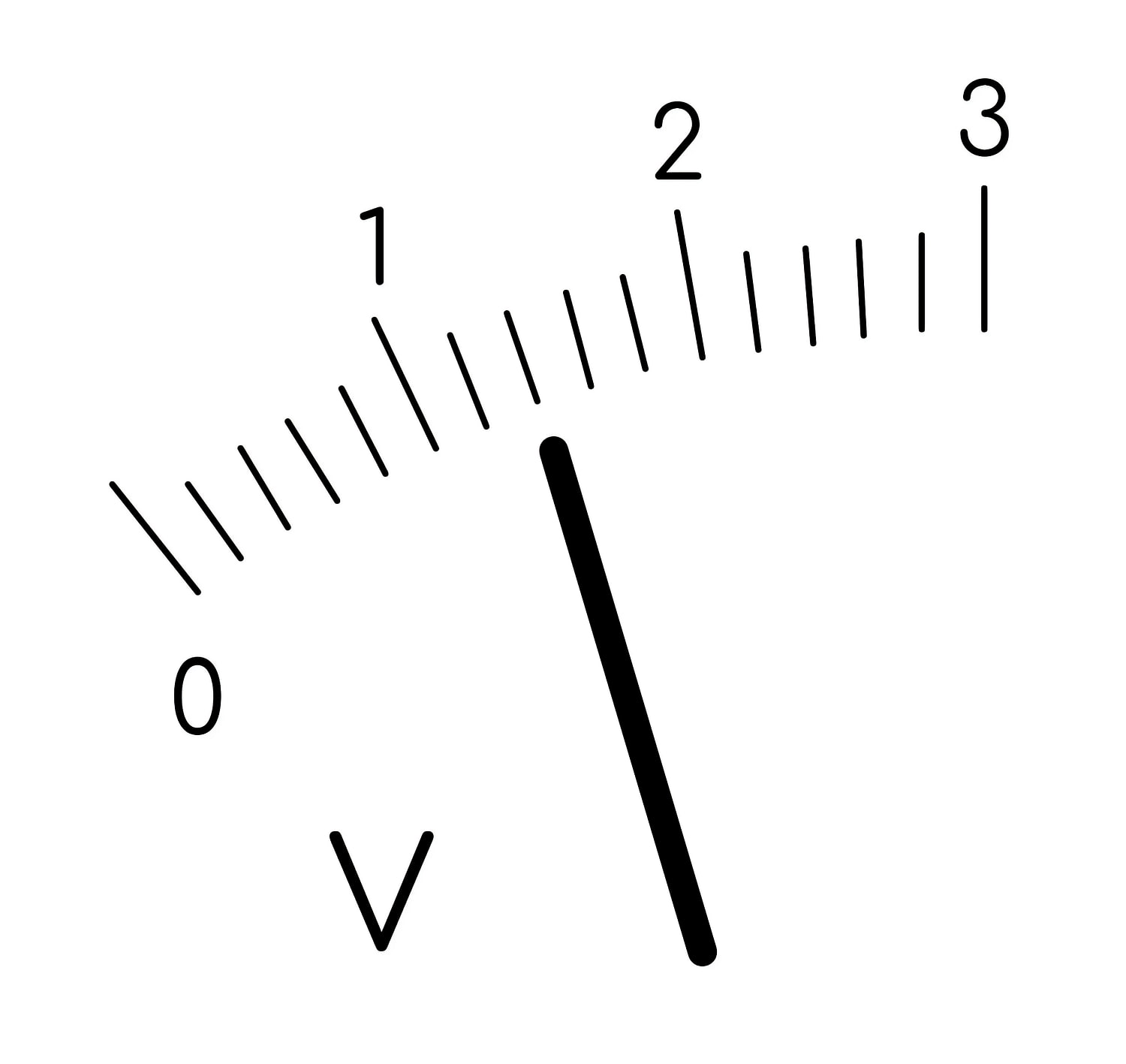

Сначала определим цену деления вольтметра. Шкала проградуирована в вольтах от 0 до 3 В, между соседними оцифрованными штрихами (например, «1» и «2») укладывается 5 делений, поэтому $C=\dfrac{1\ \text{В}}{5}=0{,}2\ \text{В}$.

Стрелка указывает на седьмой штрих от нуля, то есть на второе деление после отметки «1»: $U=1\ \text{В}+2\cdot0{,}2\ \text{В}=1{,}4\ \text{В}$.

Погрешность прямого измерения по условию равна цене деления: $\Delta U=0{,}2\ \text{В}$. Значит, показания вольтметра $U=(1{,}4\pm0{,}2)\ \text{В}$.

Ответ: 1,40,2
