Задание №19 — Измерения и их погрешность

Решение:

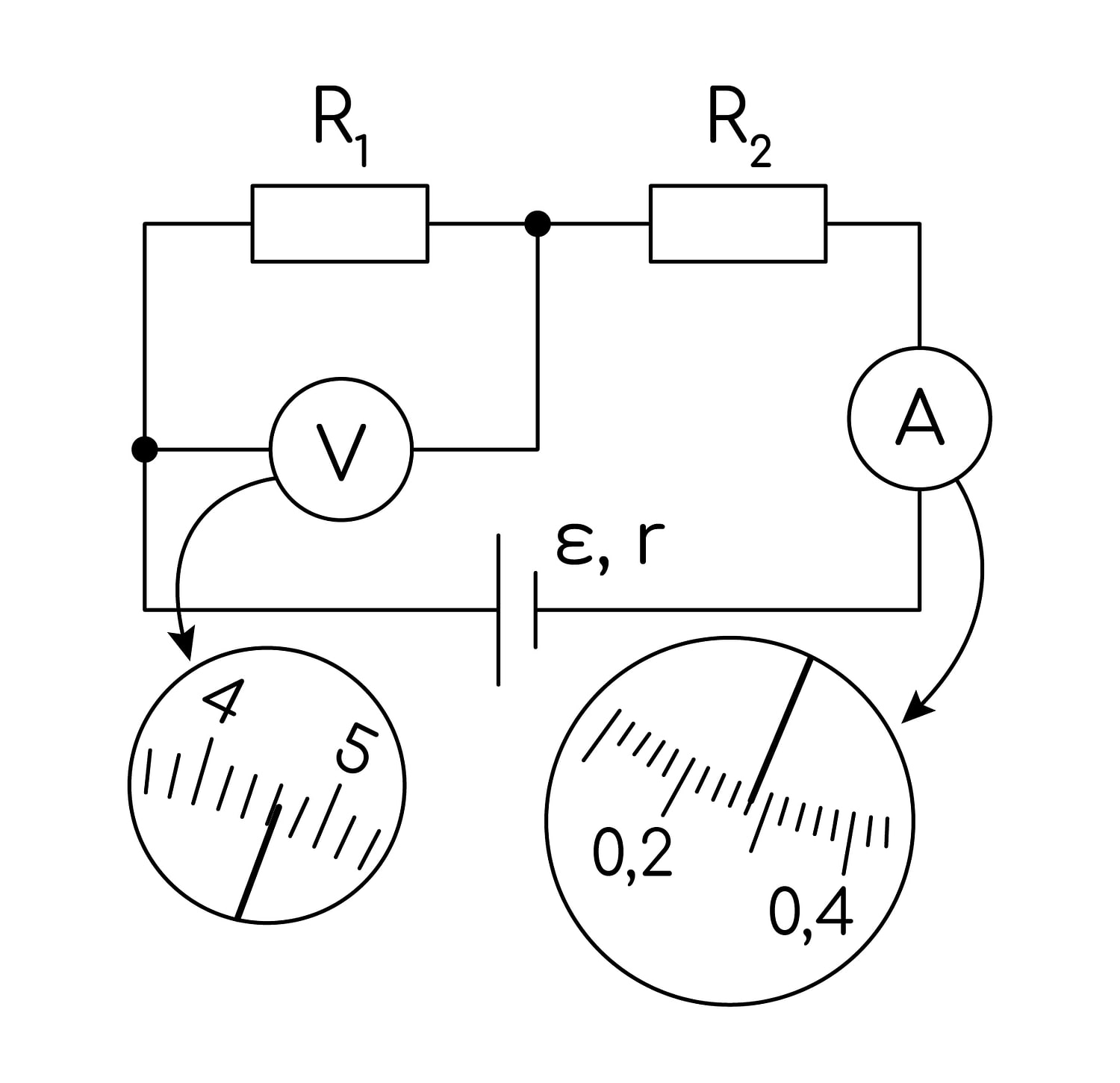

Вольтметр подключён параллельно резистору $R_1$ (одна его клемма соединена с левым выводом $R_1$, другая — с точкой между $R_1$ и $R_2$), поэтому он показывает непосредственно напряжение $U_1$ на резисторе $R_1$; показания амперметра для ответа не нужны.

Найдём цену деления вольтметра: между оцифрованными штрихами «4» и «5» укладывается 5 делений, значит $C=\dfrac{5\ \text{В}-4\ \text{В}}{5}=0{,}2\ \text{В}$.

Стрелка стоит на третьем штрихе после отметки «4»: $U_1=4\ \text{В}+3\cdot0{,}2\ \text{В}=4{,}6\ \text{В}$.

По условию погрешность прямого измерения равна цене деления: $\Delta U=0{,}2\ \text{В}$. Итого $U_1=(4{,}6\pm0{,}2)\ \text{В}$.

Ответ: 4,60,2
