Задание 19

Показания измерительных приборов · 42 задания

Задание №19
№19Среднее
Динамометр с прикреплённым к нему бруском тянут влево, как показано на рисунке. Брусок движется с постоянной скоростью. Абсолютная погрешность измерен…
Сила трения
Задание №19
№19Лёгкое
Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Закон Ома для участка цепи
Задание №19
№19Среднее
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Условия существования электрического тока. Напряжение и ЭДС
Задание №19
№19Лёгкое
Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одно…
Закон Ома для участка цепи
Задание №19
№19Лёгкое
Чтобы узнать диаметр никелиновой проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 50 витков. Длина оказалась равной (…
Масса тела. Плотность вещества
Задание №19
№19Лёгкое
Чтобы узнать диаметр медной проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 20 витков. Длина оказалась равной (15 ±…
Масса тела. Плотность вещества
Задание №19
№19Среднее
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Закон Ома для участка цепи
Задание №19
№19Среднее
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток
Задание №19
№19Среднее
В паспорте барометра (см. рис.) указано, что абсолютная погрешность прямого измерения давления составляет 3 мм. рт. ст. Определите показания барометра…
Давление
Задание №19
№19Среднее
В паспорте барометра (см. рисунок) указано, что абсолютная погрешность прямого измерения давления составляет 0,2 кПа. Определите показания барометра с…
Давление
Задание №19
№19Сложное
Определите показания амперметра (см. рис.), если погрешность прямого измерения силы тока составляет половину цены деления амперметра.
Сила тока. Постоянный ток
Задание №19
№19Лёгкое
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток

Задание №19 — Измерения и их погрешность

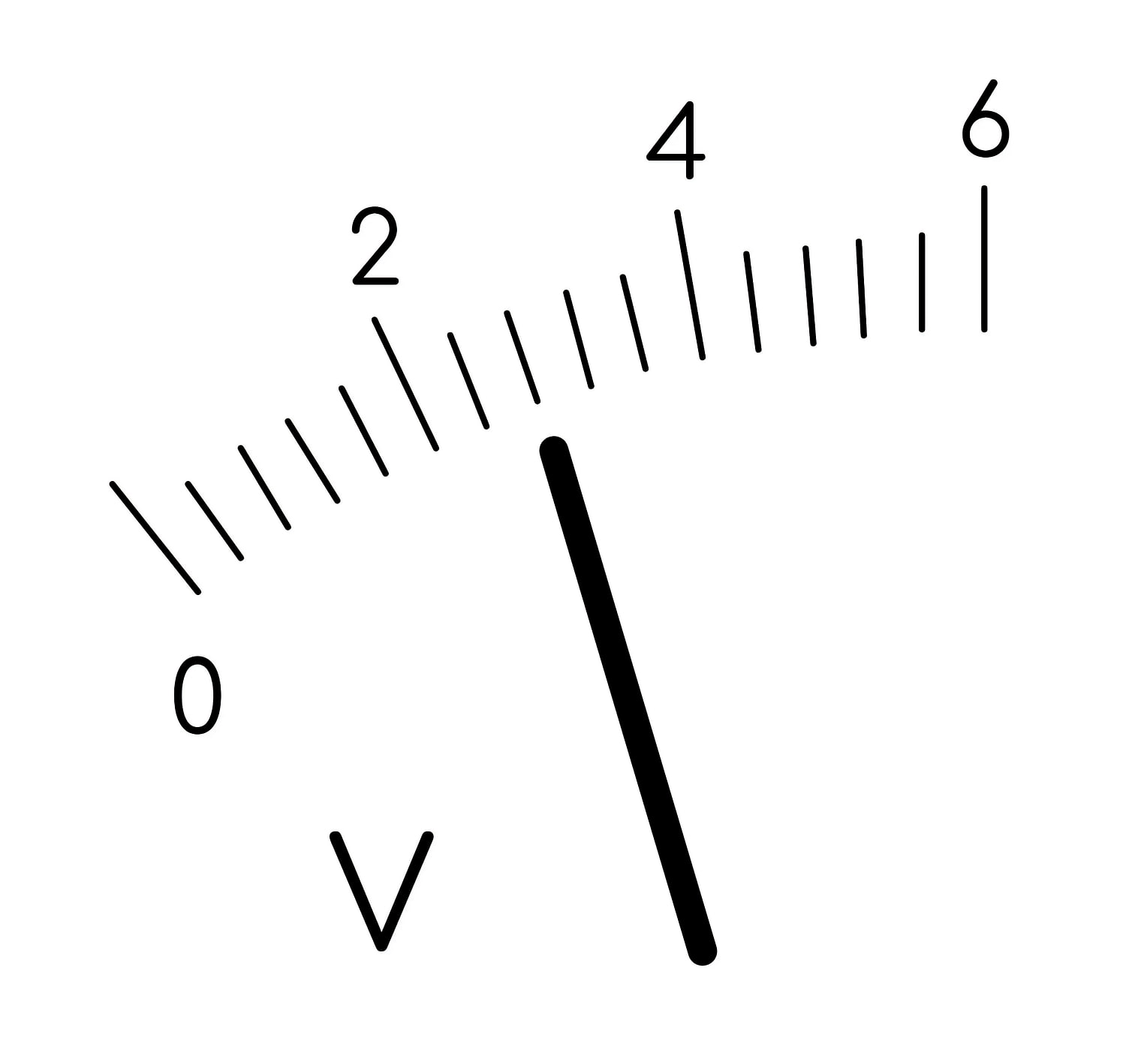

Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в вольтах.

Правильный ответ

2,80,4

Пояснение

Решение:

Находим цену деления вольтметра. Между оцифрованными штрихами $0$ и $2$ В укладывается 5 промежутков, поэтому

$c = \frac{2\ \text{В} - 0\ \text{В}}{5} = 0{,}4\ \text{В}.$

Стрелка стоит на втором штрихе после отметки $2$ В, значит

$U = 2 + 2 \cdot 0{,}4 = 2{,}8\ \text{В}.$

По условию погрешность прямого измерения равна цене деления: $\Delta U = c = 0{,}4$ В.

Итак, $U = (2{,}8 \pm 0{,}4)$ В.

Ответ: 2,80,4
