Задание №10 — Количество теплоты. Фазовые переходы

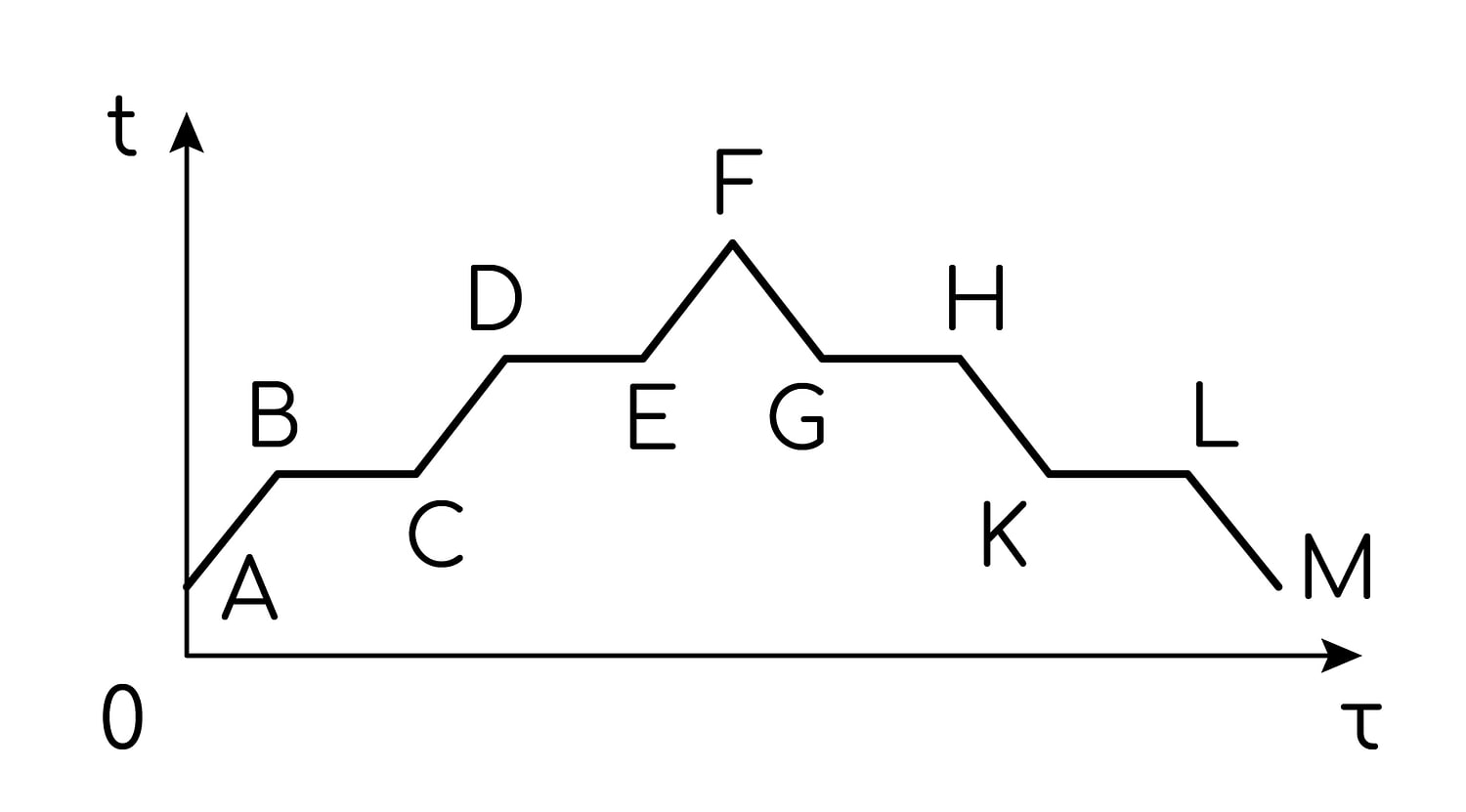

В цилиндре под поршнем находилось твёрдое вещество. Цилиндр поместили в печь. Сначала цилиндр нагревали, а в некоторый момент начали охлаждать. На рисунке схематично показан график изменения температуры t вещества с течением времени
Установите соответствие между участками графика и процессами, отображаемыми этими участками.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
| УЧАСТКИ ГРАФИКА | ПРОЦЕССЫ |
| А) KL | 1) конденсация |
| Б) GH | 2) кристаллизация |
| 3) нагревание пара | |
| 4) кипение |
Правильный ответ
21
Пояснение
Решение:
Сначала вещество нагревали, поэтому температура росла, затем начали охлаждать, и температура стала понижаться. Горизонтальные участки графика отвечают фазовым переходам: температура не меняется, хотя теплота отводится.
Разберём график: — нагревание твёрдого вещества, — плавление, — нагревание жидкости, — кипение, — нагревание пара. В точке начинается охлаждение: — охлаждение пара, — горизонтальный участок на уровне температуры кипения, — охлаждение жидкости, — горизонтальный участок на уровне температуры плавления, — охлаждение твёрдого вещества.
А) Участок — нижняя «полка» при охлаждении, она лежит на уровне температуры плавления (тот же уровень, что и участок ). Жидкость превращается в твёрдое вещество — это кристаллизация, позиция 2.
Б) Участок — верхняя «полка» при охлаждении, на уровне температуры кипения (тот же уровень, что и участок ). Пар превращается в жидкость — это конденсация, позиция 1.
Ответ: 21
