Задание №10 — Количество теплоты. Фазовые переходы

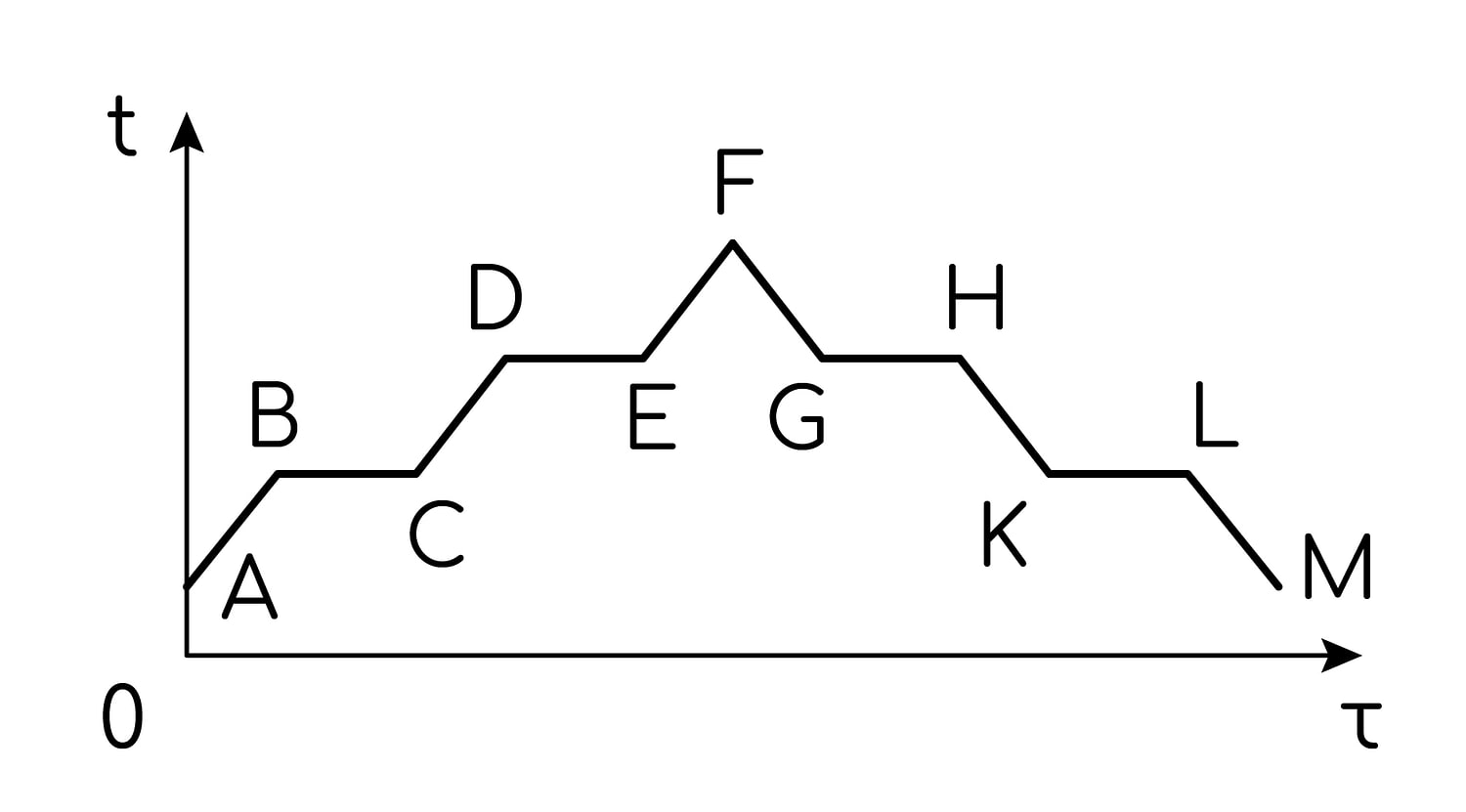

В цилиндре под поршнем находится твёрдое вещество. Цилиндр поместили в горячую печь, а затем выставили на холод. На рисунке схематично показан график изменения температуры t вещества с течением времени Установите соответствие между участками графика и процессами, отображаемыми этими участками.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
| УЧАСТКИ ГРАФИКА | ПРОЦЕССЫ |
| А) GH | 1) кристаллизация |
| Б) HK | 2) охлаждение жидкости |
| 3) плавление | |
| 4) конденсация |
Правильный ответ
42
Пояснение
Решение:
Пока цилиндр в печи, вещество получает теплоту и его температура растёт; после того как цилиндр выставили на холод, вещество отдаёт теплоту и остывает. Горизонтальные участки графика отвечают фазовым переходам: температура не меняется, хотя теплота подводится или отводится.
Разберём весь график: — нагревание твёрдого вещества, — плавление, — нагревание жидкости, — кипение, — нагревание пара. В точке начинается охлаждение: — охлаждение пара, — горизонтальный участок на уровне температуры кипения, — наклонный участок вниз, — горизонтальный участок на уровне температуры плавления, — охлаждение твёрдого вещества.
А) Участок : вещество отдаёт теплоту при постоянной температуре, равной температуре кипения (тот же уровень, что и участок ). Пар превращается в жидкость — это конденсация, позиция 4.
Б) Участок : температура понижается, фазового перехода нет, а вещество после конденсации является жидкостью. Значит, это охлаждение жидкости, позиция 2.
Ответ: 42
