Задание №10 — Количество теплоты. Фазовые переходы

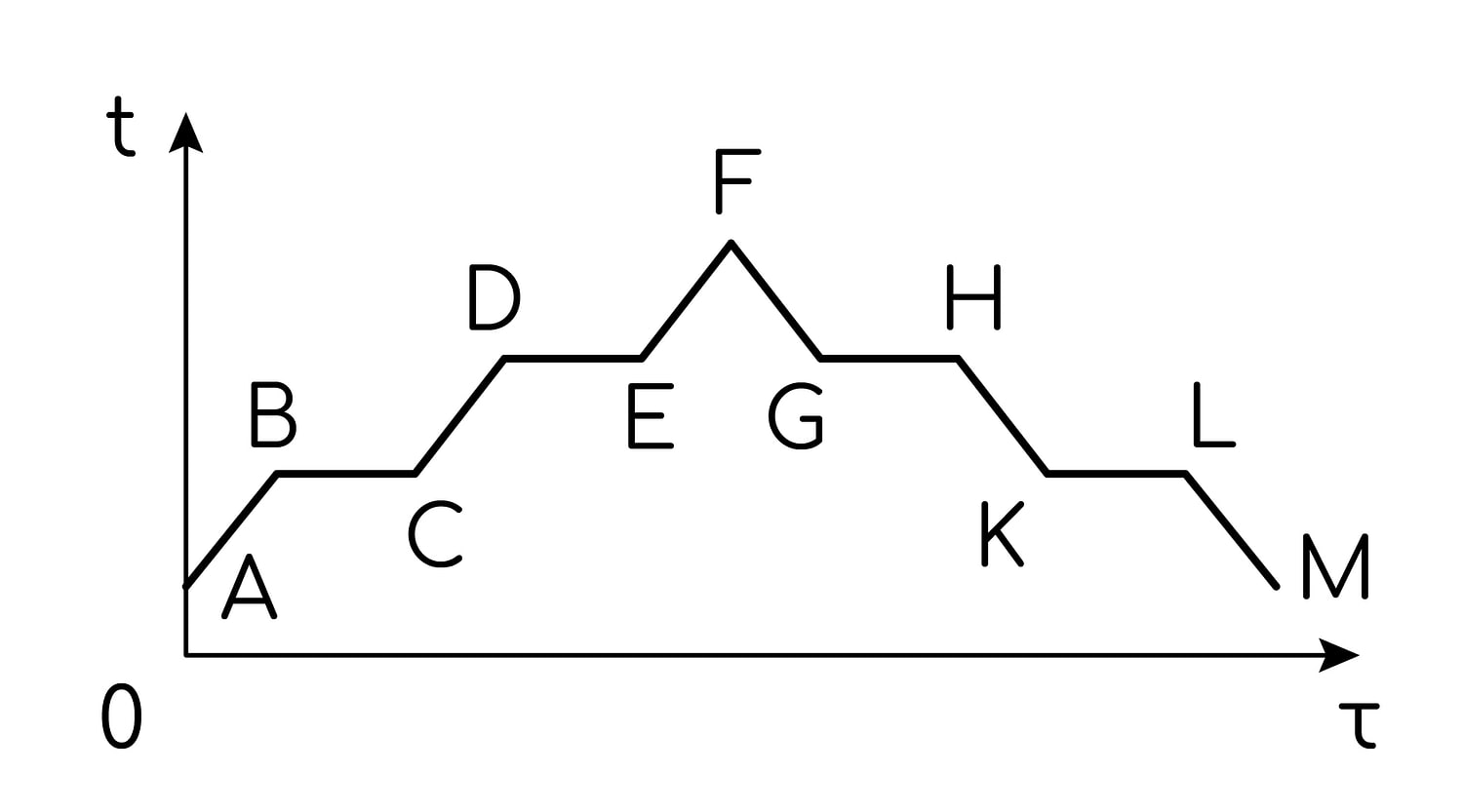

В цилиндре под поршнем находится твёрдое вещество. Цилиндр поместили в горячую печь, а затем выставили на холод. На рисунке схематично показан график изменения температуры t вещества с течением времени Установите соответствие между участками графика и процессами, отображаемыми этими участками.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
| УЧАСТКИ ГРАФИКА | ПРОЦЕССЫ |
| А) KL | 1) кристаллизация |
| Б) FG | 2) охлаждение пара |
| 3) плавление | |
| 4) конденсация |
Правильный ответ
12
Пояснение
Решение:
Наклонные участки графика соответствуют нагреванию или охлаждению вещества в одном агрегатном состоянии, горизонтальные — фазовым переходам, идущим при постоянной температуре. Сначала вещество нагревают в печи, затем охлаждают на холоде:
- AB — нагревание твёрдого вещества, BC — плавление, CD — нагревание жидкости, DE — кипение, EF — нагревание пара;
- FG — охлаждение пара, GH — конденсация, HK — охлаждение жидкости, KL — кристаллизация, LM — охлаждение твёрдого вещества.
А) KL — горизонтальный участок на стадии охлаждения, расположенный ниже участка конденсации: при постоянной температуре жидкость превращается в твёрдое тело, то есть идёт кристаллизация. Это позиция 1.
Б) FG — наклонный участок сразу после максимума температуры: пар, не меняя агрегатного состояния, остывает, то есть происходит охлаждение пара. Это позиция 2.
Ответ: 12
