Задание №15 — Сила тока. Напряжение

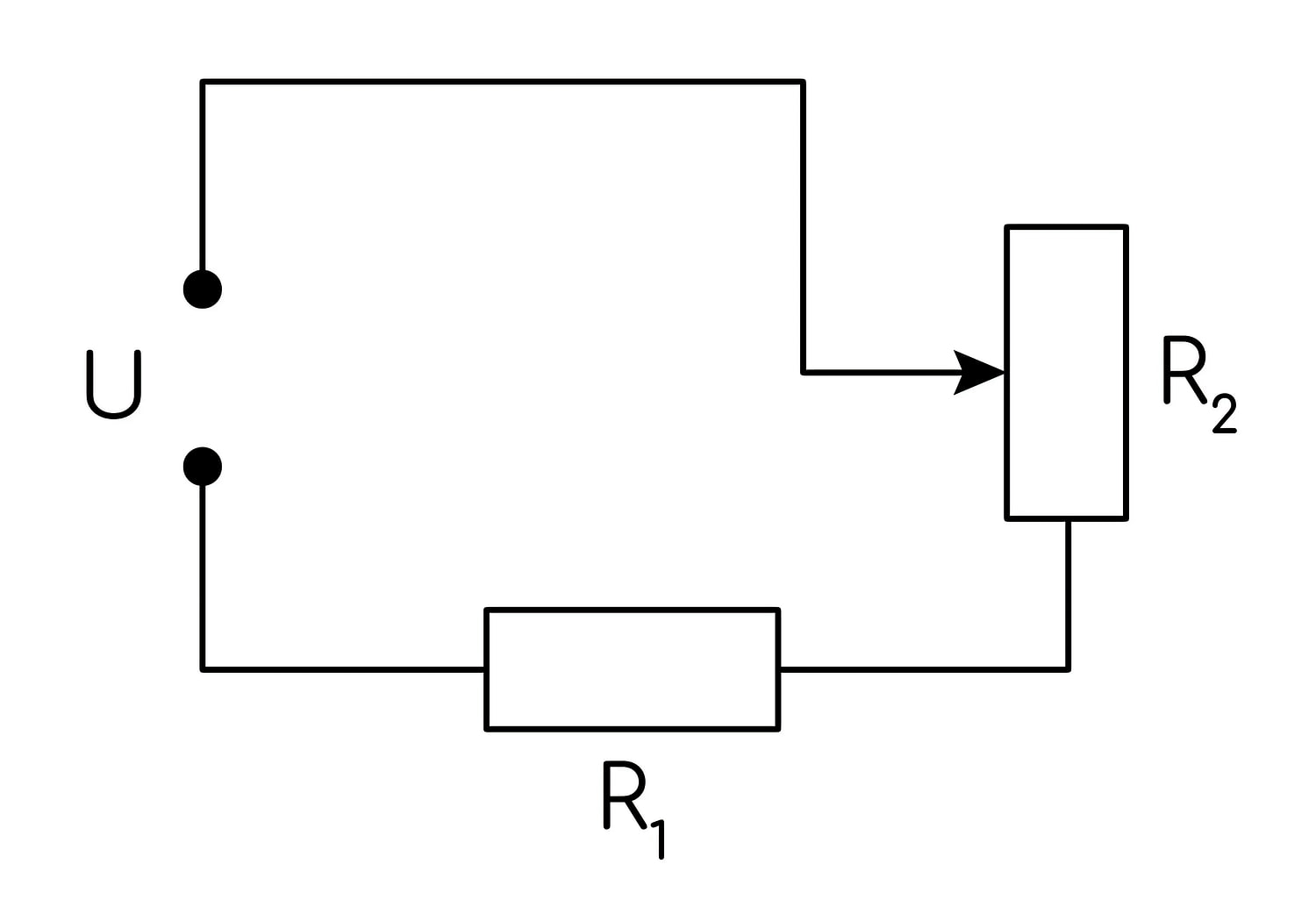

Резистор R₁ и реостат R₂ подключены последовательно к источнику напряжения U (см. рис.). Как изменятся сила тока в цепи и напряжение на реостате R₂, если уменьшить сопротивление реостата? Считать, что напряжение на выводах источника остаётся при этом постоянным.

Для каждой величины определите соответствующий характер изменения:

1) увеличится
2) уменьшится
3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Правильный ответ

Пояснение

Решение:

Резистор $R_1$ и реостат $R_2$ включены последовательно, поэтому сопротивление цепи $R=R_1+R_2$ , а напряжение источника $U$ по условию остаётся постоянным.

По закону Ома для участка цепи $I=\dfrac{U}{R_1+R_2}$ . При уменьшении $R_2$ знаменатель уменьшается, значит сила тока в цепи увеличивается — характер изменения 1.

Напряжение на реостате $U_2=IR_2=\dfrac{UR_2}{R_1+R_2}=\dfrac{U}{1+\dfrac{R_1}{R_2}}$ .

При уменьшении $R_2$ отношение $\dfrac{R_1}{R_2}$ растёт, знаменатель растёт, поэтому напряжение на реостате уменьшается — характер изменения 2. Проверка через $U_2=U-IR_1$ : ток вырос, значит падение напряжения на $R_1$ выросло, а на реостате упало.

Ответ: 12
