Задание №15 — Сила тока. Напряжение

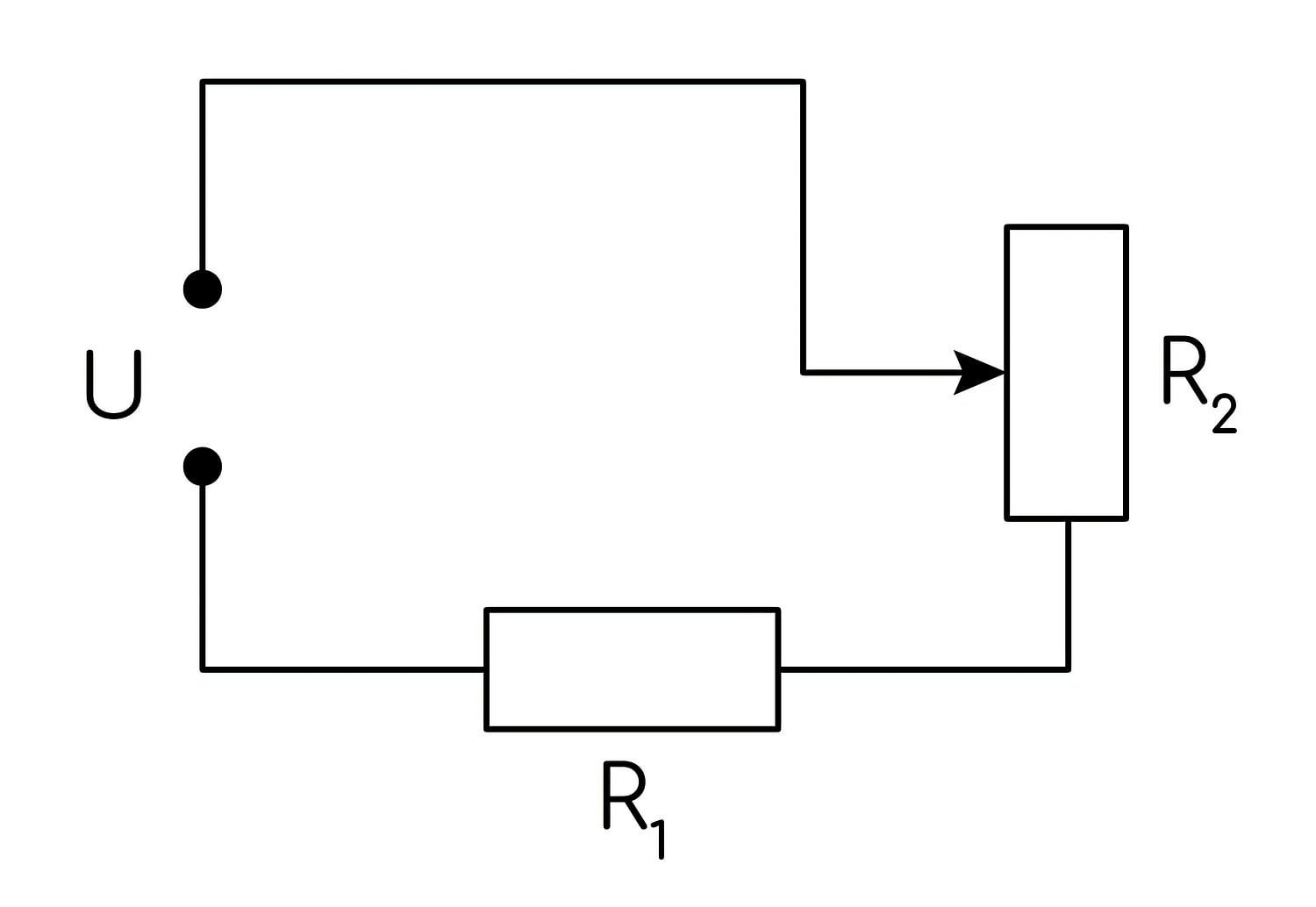

Резистор R1 и реостат R2 подключены последовательно к источнику напряжения U (см. рис.). Как изменятся сила тока в цепи и напряжение на реостате R2, если увеличить сопротивление реостата? Считать, что напряжение на выводах источника остаётся при этом постоянным.
Для каждой величины определите соответствующий характер изменения:
1) увеличится
2) уменьшится
3) не изменится
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
| СИЛА ТОКА В ЦЕПИ | НАПРЯЖЕНИЕ НА РЕОСТАТЕ R2 |
Правильный ответ
21
Пояснение
Решение:
Резистор и реостат соединены последовательно, поэтому общее сопротивление цепи , а напряжение на выводах источника по условию постоянно.
По закону Ома для участка цепи сила тока . При увеличении сопротивления реостата знаменатель растёт, а числитель постоянен, значит сила тока в цепи уменьшается — характер изменения 2.
Напряжение на реостате .
При увеличении отношение уменьшается, поэтому знаменатель уменьшается, а увеличивается — характер изменения 1. То же следует из : ток убывает, значит напряжение на убывает, а на реостате растёт.
Ответ: 21
