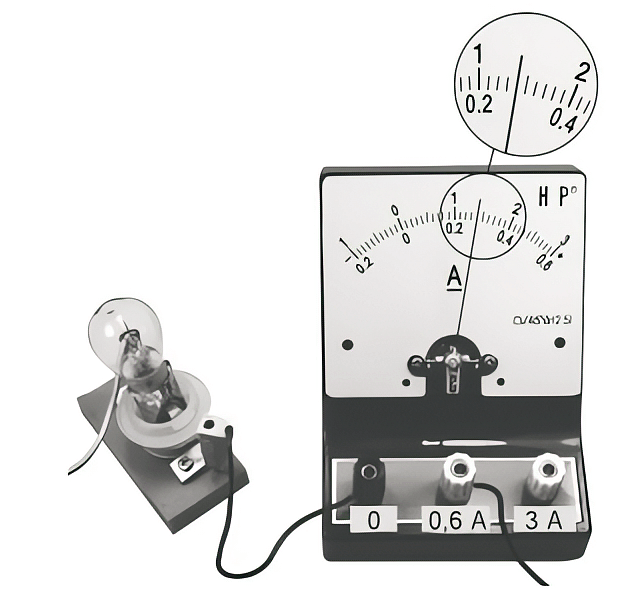

Чему равна сила тока в лампочке (см. рис.), если погрешность прямого измерения силы тока амперметром на пределе измерения 3А равна ΔI1 = 0,15 А, а на пределе измерения 0,6 А равна ΔI2 = 0,03 А? Ответ выразите в амперах. В ответе запишите значение и погрешность слитно без пробела.
Правильный ответ
0,280,03
Пояснение
Решение:
Сначала определим цену деления (ц.д.) прибора, которая соответствует значению одного малого интервала шкалы.
Интервал представляет собой область между двумя соседними метками.
ц.д.=числобелыхпромежутковмеждуцифрамиразность2xближайшихчисел
ц.д.=100,4−0,2=100,2=0,02.
Анализируя изображение, заметим, что указатель прибора смещён относительно отметки 0,2 А вправо на 4 деления. Таким образом, текущее значение силы тока составляет:
I=0,2+4промежутка
I=0,2+4⋅0,02=0,28А.
Согласно условию задачи, величина абсолютной погрешности измерения составляет 0,03.
Ответ: 0,280,03
Источник: ФИПИ
