Задание №11 — Изображения земной поверхности

Решение.

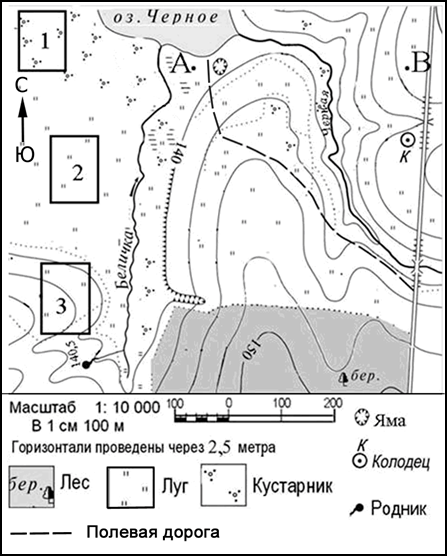

Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склонов и пересекаемые объекты.

1. Определение высоты точки А. Точка А находится рядом с горизонталью 140 м. Так как горизонтали проведены через 2,5 метра, а точка А расположена чуть ниже горизонтали 140 м (ближе к реке Беличка, которая течёт в низине), её высота составляет примерно 139–140 м.
2. Определение высоты точки В. Точка В расположена выше горизонтали 147,5 м (третья линия после подписанной 140 м: 142,5; 145; 147,5). Она находится на склоне холма, не доходя до вершины. Её высота составляет примерно 148–149 м.
3. Анализ рельефа между точками.
   • При движении от точки А к точке В мы сначала пересекаем небольшое понижение — русло реки Чёрная.
   • Затем линия профиля пересекает полевую дорогу и начинает круто подниматься вверх на холм.
   • Перед самой точкой В профиль пересекает ещё одну дорогу (улучшенную грунтовую или шоссе), которая на карте обозначена двумя параллельными линиями с насыпью.
4. Сопоставление с вариантами ответов:
   • На профиле № 1 точка А находится на высоте около 139 м, точка В — около 149 м. Между ними видна впадина (река) и крутой подъем к точке В. Это полностью соответствует карте.
   • На профиле № 2 точка В находится на той же высоте, что и А (около 149 м), что неверно.
   • На профиле № 3 точка А находится слишком высоко (около 140 м), но подъем начинается сразу, и нет характерного крутого склона перед точкой В.
   • На профиле № 4 подъем показан слишком плавным и равномерным, что не соответствует расположению горизонталей на карте (горизонтали сгущаются ближе к точке В, что означает крутой склон).

Таким образом, только профиль № 1 верно отображает перепад высот и характер земной поверхности на данном участке.

Ответ: 1

Источник: ФИПИ
