Задание №11 — Изображения земной поверхности
Задание №11
#893691 баллФИПИ
План, карта, координаты

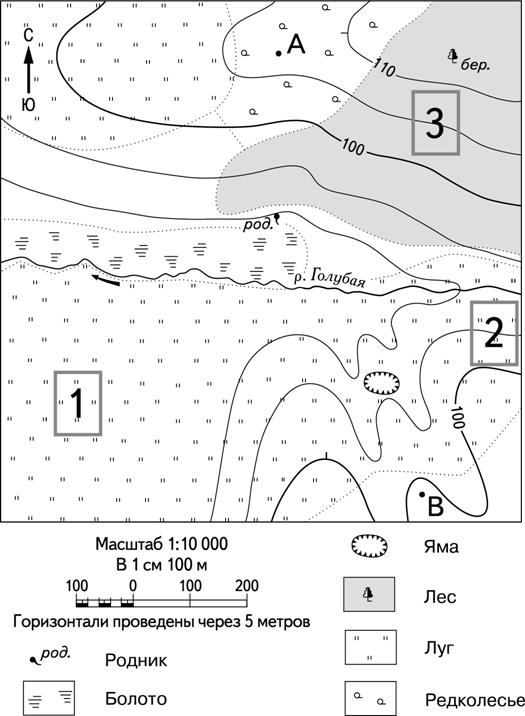

На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А В разными учащимися. Какой из профилей построен верно?
1)
2)
3)
4)
Правильный ответ
2
Пояснение
Решение.
Для того чтобы выбрать верный профиль рельефа местности по линии А – В, необходимо последовательно проанализировать исходную топографическую карту по нескольким ключевым признакам: высотам начальной и конечной точек, а также особенностям рельефа, которые линия пересекает.
- Определение высоты точки А. Точка А расположена в верхней части карты. Рядом с ней проходят горизонтали с отметками 100 м и 110 м. Горизонтали проведены через 5 метров. Точка А находится выше горизонтали 105 м (которая идет следом за 100 м), но ниже 110 м. Таким образом, высота точки А составляет примерно 107–108 метров.
Смотрим на предложенные профили:- На профиле № 1 точка А ниже 90 м (не подходит).
- На профиле № 2 точка А выше 100 м, примерно 107 м (подходит).
- На профиле № 3 точка А почти 110 м (подходит).
- На профиле № 4 точка А чуть выше 100 м (подходит).
- Определение высоты точки В. Точка В расположена в нижней части карты. Она находится рядом с горизонталью 100 м. Точка В лежит чуть выше этой горизонтали (так как склон повышается в сторону точки В от реки). Ее высота составляет примерно 102–103 метра.
Проверяем оставшиеся варианты:- На профиле № 2 точка В чуть выше 100 м (подходит).
- На профиле № 3 точка В чуть выше 100 м (подходит).
- На профиле № 4 точка В ниже 100 м, около 93–94 м (не подходит).
- Анализ пересекаемых объектов (река и яма). Линия А – В пересекает русло реки Голубая. Река всегда находится в самой низкой части долины. На карте видно, что река течет между горизонталями 90 м (которые не подписаны, но высчитываются вниз от 100 м). Урез воды в реке должен быть ниже 90 метров.
Также на пути от реки к точке В линия А – В пересекает яму (обозначена замкнутым контуром с бергштрихами, направленными внутрь). Это понижение рельефа.
Сравним профили № 2 и № 3:- На профиле № 3 самое низкое место (река) имеет высоту около 85–86 метров, что логично. Однако форма склона от А до реки на профиле № 3 представляет собой равномерный крутой спуск.
- На профиле № 2 мы видим характерное понижение (яму) перед точкой В, а также правильное отображение долины реки.
- Итоговая проверка. Профиль № 2 наиболее точно передает все детали: точка А (около 107 м), глубокая долина реки (ниже 90 м) и наличие локального понижения (ямы) на подъеме к точке В (высота которой около 102 м).
Ответ: 2
Источник: ФИПИ
