Задание №11 — Изображения земной поверхности

Решение.

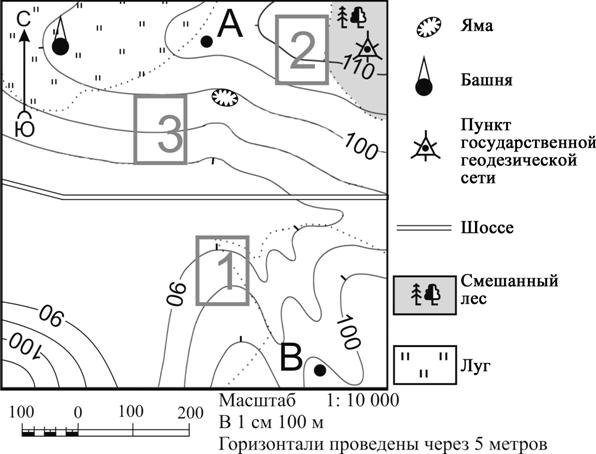

Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склонов и пересекаемые объекты.

1. Определение высоты точки А. Точка А расположена выше горизонтали 100 метров. Так как горизонтали проведены через 5 метров, следующая горизонталь в сторону повышения (к отметке 110) будет иметь значение 105 метров. Точка А находится между горизонталями 100 и 105 метров, ближе к 105. На профиле № 1 точка А находится чуть выше 100 метров, что соответствует карте.
2. Определение высоты точки В. Точка В расположена рядом с горизонталью 100 метров. Она находится на склоне, который ведет к вершине с отметкой 100 метров (справа от точки В). Высота точки В составляет чуть меньше 100 метров. На профиле № 1 точка В расположена чуть ниже отметки 100 метров, что верно.
3. Анализ рельефа между точками. При движении от точки А к точке В мы сначала спускаемся. Линия профиля пересекает шоссе, которое находится в низине. Самая низкая точка маршрута расположена в районе шоссе и имеет высоту менее 90 метров (так как пересекается горизонталь 90 метров, и склон продолжает понижаться). На профиле № 1 мы видим понижение рельефа до уровня ниже 90 метров в центральной части.
4. Проверка характерных форм рельефа. После пересечения шоссе при движении к точке В склон начинает расти. На карте видно, что линия А – В пересекает небольшой холм (участок, обозначенный цифрой 1). На профиле № 1 этот подъем четко выражен перед точкой В: сначала идет подъем, затем небольшое понижение и снова выход к точке В.

Сравним с другими вариантами:
- На профиле № 2 точка А находится слишком высоко (почти 110 м).
- На профиле № 3 точка В находится выше 100 м, что противоречит карте.
- На профиле № 4 изображен подъем (гора) посередине, хотя на карте там низина с шоссе.

Таким образом, профиль № 1 максимально точно передает перепады высот и характер местности.

Ответ: 1

Источник: ФИПИ
