Задание №11 — Изображения земной поверхности

Решение.

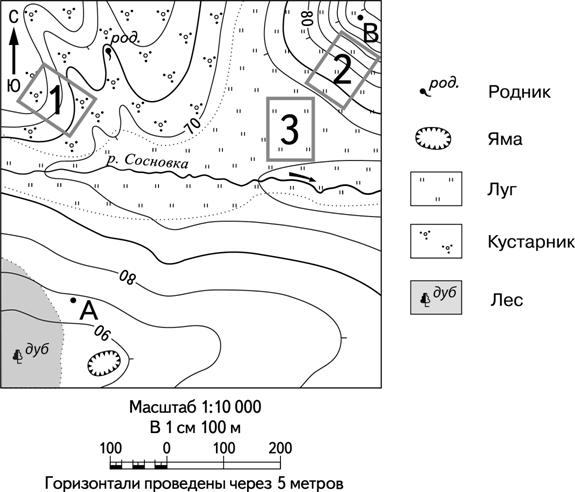

Для того чтобы выбрать верный профиль рельефа местности по линии А – В, необходимо последовательно проанализировать топографическую карту, обращая внимание на высоты точек, направление склонов и пересекаемые объекты.

1. Определение высоты точки А. Точка А расположена между горизонталями 80 м и 85 м (так как горизонтали проведены через 5 метров, и следующая подписанная горизонталь выше по склону — 80 м, а ниже — 75 м). Точка А находится чуть выше горизонтали 85 м, примерно на высоте 86–87 м.
   • На профиле № 1 точка А ниже 90 м (подходит).
   • На профиле № 2 точка А выше 100 м (не подходит).
   • На профиле № 3 точка А ниже 90 м (подходит).
   • На профиле № 4 точка А находится на уровне около 87 м (подходит).
2. Определение высоты точки В. Точка В находится выше подписанной горизонтали 80 м. Считаем горизонтали вверх: 85 м, 90 м, 95 м, 100 м. Точка В расположена выше горизонтали 100 м, но ниже 105 м. Её примерная высота — 102–103 м.
   • На профиле № 1 точка В ниже 70 м (не подходит).
   • На профиле № 3 точка В ниже 90 м (не подходит).
   • На профиле № 4 точка В выше 100 м (подходит).
3. Анализ рельефа между точками. Линия А – В пересекает реку Сосновка. Река всегда находится в самой низкой части долины. На карте видно, что русло реки расположено ниже горизонтали 70 м (так как берега ограничены горизонталью 70 м). Следовательно, профиль должен иметь «прогиб» (низину) в центральной части с отметкой высоты менее 70 м.
   • Профиль № 4 четко показывает спуск от точки А к реке (ниже 70 м) и последующий подъем к точке В.
4. Проверка крутизны склонов. При движении от реки к точке В горизонтали расположены очень близко друг к другу, что означает крутой подъем. На профиле № 4 в правой части мы видим именно такой резкий подъем.

Таким образом, только профиль № 4 соответствует всем характеристикам: высоте начальной и конечной точек, наличию речной долины и крутизне склонов.

Ответ: 4

Источник: ФИПИ
