Задание №11 — Изображения земной поверхности

Решение.

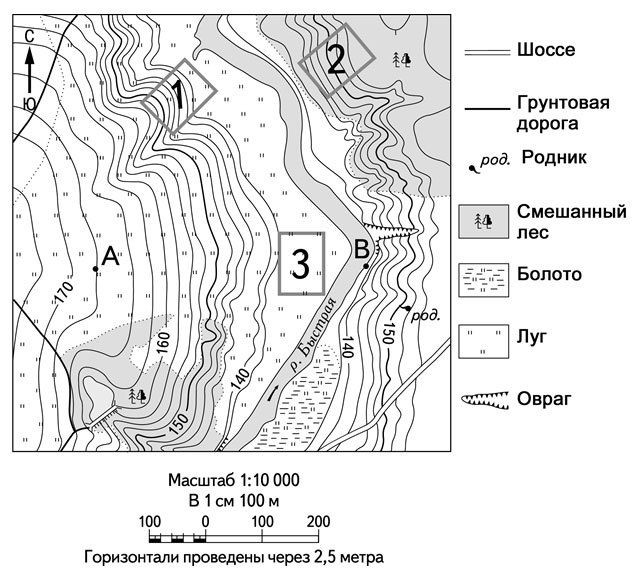

Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склонов и пересекаемые объекты.

1. Определение высоты точки А. Точка А находится между горизонталями 155 м и 160 м. Ближайшая подписанная горизонталь слева — 170 м, следующая вправо — 160 м. Так как горизонтали проведены через 2,5 метра, точка А лежит чуть ниже горизонтали 160 м (примерно на уровне 157–158 м).
   • На профилях № 1, № 3 и № 4 высота точки А указана около 170 м, что не соответствует карте.
   • На профиле № 2 высота точки А находится ниже 160 м, что совпадает с нашими данными.
2. Определение высоты точки В. Точка В расположена на правом берегу реки Быстрая. Рядом проходит горизонталь 150 м. Точка В находится чуть выше этой отметки (примерно 152–153 м).
   • На профиле № 2 точка В находится выше 150 м.
   • На профиле № 1 точка В ниже 150 м (около 145 м).
3. Анализ рельефа между точками. При движении от А к В мы сначала пересекаем пологий склон, затем крутой спуск к реке Быстрая. Река — это самая низкая часть профиля.
   • На карте видно, что русло реки находится между горизонталями 140 м и 137,5 м (так как урез воды ниже 140 м, но выше следующей воображаемой линии).
   • На профиле № 2 мы видим глубокое понижение (русло реки) перед точкой В, дно которого опускается ниже 140 м, что соответствует действительности.
4. Сопоставление всех признаков. Профиль № 2 (соответствующий варианту ответа № 3 в списке предложенных рисунков-вариантов) демонстрирует:
   • Верную высоту точки А (чуть ниже 160 м).
   • Верную высоту точки В (чуть выше 150 м).
   • Наличие глубокой долины реки Быстрая с отметкой дна ниже 140 м.

Примечание: В заданиях ОГЭ важно внимательно соотносить номер рисунка с номером варианта ответа. Рисунок профиля под номером 2 соответствует варианту ответа № 3.

Ответ: 3

Источник: ФИПИ
