Задание №11 — Изображения земной поверхности

Решение.

Для того чтобы выбрать верный профиль рельефа местности по линии А – В, необходимо последовательно проанализировать топографическую карту по нескольким критериям: высоты точек А и В, а также характер изменения рельефа между ними.

1. Определение высоты точки А:
   На карте мы видим горизонталь с отметкой 140 метров. Горизонтали проведены через 5 метров. Точка А находится выше по склону от этой горизонтали. Считаем вверх: следующая горизонталь — 145 м, затем 150 м, 155 м, 160 м. Точка А расположена между горизонталями 165 м и 170 м (ближе к 165 м).
   Смотрим на варианты: на профилях № 1, № 3 и № 4 точка А находится на высоте около 165–167 м. На профиле № 2 точка А ошибочно показана на высоте ниже 120 м, поэтому вариант № 2 (рисунок 3) отпадает сразу.
2. Определение высоты точки В:
   Точка В находится в восточной части карты. Рядом с рекой Андогой указана отметка уреза воды 117,5 м. Точка В находится чуть выше первой горизонтали от реки. Если идти от реки вверх, первая горизонталь будет иметь значение 120 м (так как сечение 5 м, а ближайшее кратное пяти число больше 117,5 — это 120). Точка В лежит между горизонталями 115 м и 120 м, очень близко к отметке 118–120 м.
   Проверяем профили: на профиле № 1 точка В на высоте около 118 м. На профиле № 3 точка В на высоте около 118 м. На профиле № 4 точка В на высоте около 118 м.
3. Анализ рельефа между точками:
   При движении от точки А к точке В мы сначала пересекаем склон, который становится всё круче (горизонтали сближаются), а затем пересекаем долину небольшого ручья или лощину перед самой точкой В.
   Важное наблюдение: перед точкой В профиль должен сначала опуститься в понижение (русло ручья/лощина), а затем немного подняться к самой точке В.

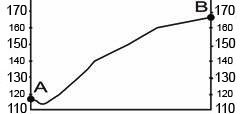

   • На профиле № 1 мы видим плавный спуск, а в самом конце — небольшую «яму» (понижение) и подъем к точке В. Это соответствует карте.
   • На профиле № 3 (вариант 4) склон в конце просто выполаживается без выраженного понижения и подъема.
   • На профиле № 4 (вариант 5) в середине пути виден подъем (холм), которого нет на карте (там идет постоянный спуск к реке).
4. Проверка крутизны склона:
   На карте горизонтали в первой трети пути от точки А расположены редко (склон пологий), затем они сильно сближаются (склон крутой). Именно такая динамика (сначала полого, потом круто, в конце яма и подъем) отображена на профиле № 1.

Внимание: В условии задачи указано, что верным является вариант № 2. В тестах ОГЭ нумерация рисунков-профилей и нумерация вариантов ответов могут не совпадать. Рисунок под номером 1 соответствует варианту ответа № 2 в данном задании.

Ответ: 2

Источник: ФИПИ
