Задание №11 — Изображения земной поверхности

Решение.

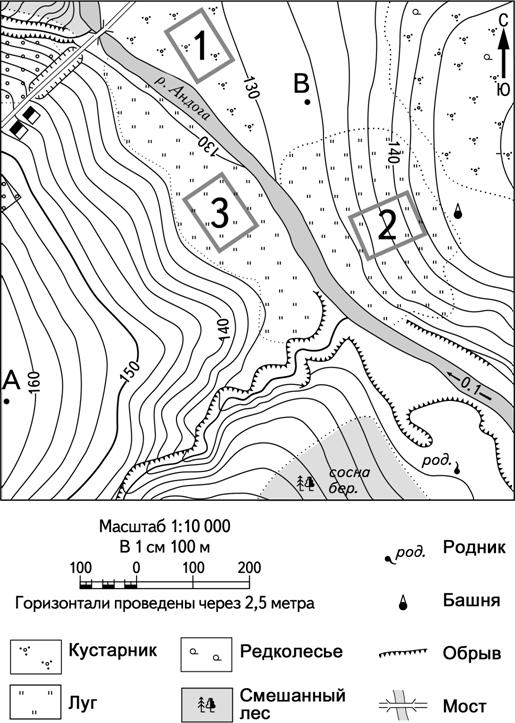

Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склона и пересекаемые объекты.

1. Определение высоты точки А. Точка А находится рядом с горизонталью, подписанной числом 160. Поскольку цифры на горизонталях обращены верхней частью в сторону повышения рельефа, мы видим, что склон понижается в сторону реки (на северо-восток). Точка А лежит чуть выше горизонтали 160 м. На профиле № 1 точка А находится ниже 140 м, что неверно. На профилях № 2, 3 и 4 точка А расположена на высоте около 162–163 м, что соответствует карте.


2. Определение высоты точки В. Точка В расположена между горизонталями 130 м и 127,5 м (так как горизонтали проведены через 2,5 метра, следующая горизонталь после 130 в сторону реки будет 127,5). Точка В находится ближе к горизонтали 130 м, её высота примерно 128–129 м.
   • На профиле № 2 точка В находится выше 160 м (неверно).
   • На профиле № 3 точка В находится ниже 140 м, примерно на уровне 130 м (верно).
   • На профиле № 4 точка В находится на уровне 140 м (неверно).


3. Анализ пересекаемых объектов. Линия А – В пересекает реку Андога. Река всегда находится в самой низкой части долины. На карте видно, что при движении от точки А к точке В мы сначала спускаемся к реке, пересекаем её, а затем немного поднимаемся к точке В.
   • На профиле № 3 четко видна впадина (русло реки) между отметками 140 и 120 м, после которой идет небольшой подъем к точке В. Это полностью соответствует ситуации на карте.

Таким образом, только профиль № 3 соответствует всем характеристикам: начальной и конечной высоте точек, а также наличию речной долины на пути.

Ответ: 3

Источник: ФИПИ
