Задание №11 — Изображения земной поверхности

Решение.

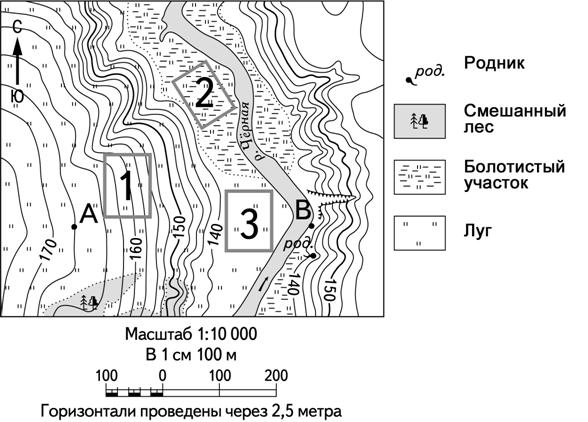

Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склона и пересекаемые объекты.

1. Определение высоты точки А. Точка А находится между горизонталями 160 м и 170 м. Ближайшая к ней подписанная горизонталь — 170 м (она находится левее). Так как горизонтали проведены через 2,5 метра, мы видим, что точка А лежит чуть ниже горизонтали 170 м. Её высота составляет примерно 167–168 м.
   Смотрим на варианты: на профилях 1 и 2 точка А находится выше 160 м, что верно. На профилях 3 и 4 точка А находится на уровне 130–140 м, что не соответствует карте. Профили 3 и 4 исключаем.
2. Определение высоты точки В. Точка В расположена на правом берегу реки Чёрная. Рядом с рекой проходит горизонталь 140 м. Точка В находится чуть выше этой горизонтали, но ниже следующей (142,5 м). Её высота составляет примерно 141–142 м.
   Смотрим на оставшиеся варианты: на профиле 1 точка В находится ниже 140 м (около 135 м), а на профиле 2 точка В находится чуть выше 140 м. Это подтверждает правильность профиля 2.
3. Анализ рельефа между точками. При движении от точки А к точке В мы сначала идем по относительно ровному плато (горизонтали расположены редко), а затем начинается крутой спуск к реке (горизонтали расположены очень часто). После спуска линия пересекает русло реки Чёрная. Река всегда находится в самой низкой точке долины.
   На профиле 2 мы видим: сначала идет пологий участок, затем резкий обрыв (крутой спуск) и характерное понижение (яма), обозначающее русло реки, после которого высота снова немного поднимается к точке В. Это полностью соответствует изображению на карте.

Таким образом, профиль под номером 2 верно отображает все особенности рельефа: высоты начальной и конечной точек, крутизну склона и наличие речной долины.

Ответ: 2

Источник: ФИПИ
