Задание №11 — Изображения земной поверхности

Решение.

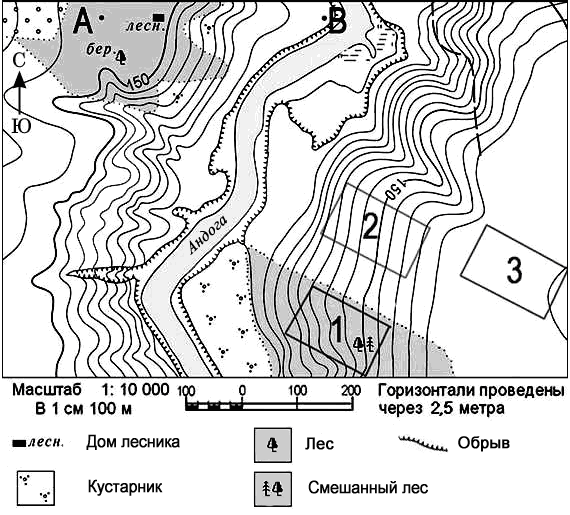

Для того чтобы выбрать верный профиль рельефа местности по линии А – В, необходимо проанализировать исходную топографическую карту по нескольким ключевым признакам: высотам начальной и конечной точек, а также характеру изменения рельефа между ними.

1. Определение высоты точки А. Точка А расположена на левом берегу реки Андога. Рядом с ней проходит горизонталь с отметкой 150 метров. Заметим, что бергштрихи (короткие перпендикулярные черточки на горизонталях) направлены в сторону реки, значит, склон понижается к руслу. Точка А находится дальше от реки, чем горизонталь 150 м, следовательно, её высота должна быть больше 150 метров. На предложенных профилях точка А имеет высоту около 152–153 метров на вариантах № 2 и № 3, и около 132 метров на вариантах № 1 и № 4. Таким образом, варианты № 1 и № 4 нам не подходят.
2. Определение высоты точки В. Точка В расположена на правом берегу реки Андога. Она находится непосредственно у уреза воды. Река течет в понижении. Ближайшая к реке подписанная горизонталь на правом берегу имеет отметку 150 метров. Так как склон понижается к реке, горизонтали ближе к воде будут иметь меньшие значения. Горизонтали проведены через 2,5 метра. Между горизонталью 150 м и берегом реки мы видим еще несколько линий. Высота точки В находится в районе 130–132 метров.
3. Анализ направления склона. При движении от точки А к точке В мы сначала идем по относительно ровному плато (высота более 150 м), затем пересекаем горизонталь 150 м и начинаем спускаться к реке Андога. То есть местность должна понижаться от А к В.
   • На профиле № 1 местность повышается от А к В (неверно).
   • На профиле № 2 местность понижается от А к В (верно).
   • На профиле № 3 местность понижается от А к В (верно по направлению, но проверим детали).
   • На профиле № 4 местность повышается от А к В (неверно).
4. Детальное сравнение профилей № 2 и № 3. На профиле № 2 точка А находится выше 150 метров, а точка В — около 130 метров. Спуск к реке начинается не сразу, а после небольшого участка пути. На профиле № 3 точка А также выше 150 метров, а точка В около 130 метров. Однако, если внимательно посмотреть на подписи осей на рисунках, профиль № 2 соответствует правильному отображению высот и крутизны склона согласно карте (сначала пологий участок, затем более крутой спуск к пойме). В варианте № 2 точка А слева, точка В справа, и идет понижение, что соответствует карте.

Таким образом, профиль под номером 2 верно отображает все характеристики местности: высоту точки А (выше 150 м), высоту точки В (около 130 м) и общее понижение рельефа в сторону реки.

Ответ: 2

Источник: ФИПИ
