Задание №11 — Изображения земной поверхности

Решение.

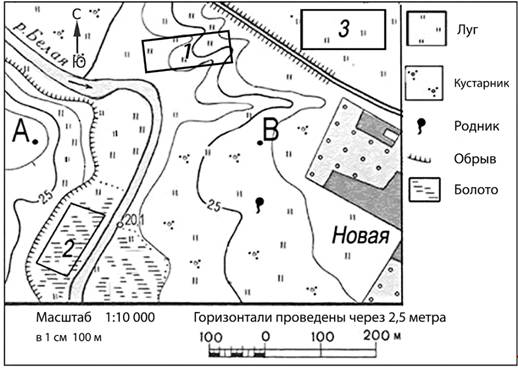

Для того чтобы выбрать верный профиль рельефа местности, необходимо последовательно проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склонов и пересекаемые объекты.

1. Определение высоты точки А. Точка А расположена между горизонталью 25 метров и следующей (внешней) горизонталью. Так как горизонтали проведены через 2,5 метра, а бергштрихи (маленькие черточки на горизонталях) направлены в сторону реки Белой, мы понимаем, что местность понижается к реке. Следовательно, точка А находится выше 25 метров, но ниже 27,5 метров. На профиле № 2 точка А находится примерно на высоте 27 метров, что соответствует карте.
2. Определение высоты точки В. Точка В расположена между горизонталью 20 метров и 22,5 метра. Она находится ближе к горизонтали 20 метров. На профиле № 2 точка В расположена чуть выше отметки 20 метров, что совпадает с данными карты.
3. Анализ рельефа между точками. При движении от точки А к точке В мы сначала пересекаем крутой склон (горизонтали расположены близко друг к другу), затем спускаемся в долину реки Белой. Русло реки является самой низкой частью профиля (ниже 20 метров). После реки местность снова начинает повышаться, пересекая горизонталь 20 метров и 22,5 метра, а затем немного снижается к точке В.
4. Проверка характерных форм рельефа. На линии А – В мы видим пересечение реки. На профиле № 2 четко видна глубокая впадина (русло реки) между точками А и В, причем дно этой впадины опускается ниже 20 метров, что соответствует отметке уреза воды 20,1 м (река течет в углублении).

Сравним варианты:

• Профиль № 1: точка А ниже 20 метров, что неверно.
• Профиль № 3: точка А выше 25 метров, но точка В выше 25 метров, что противоречит карте.
• Профиль № 4: представляет собой подъем (гору) посередине, тогда как на карте там долина реки.

Таким образом, только профиль № 2 верно отображает высоты начальной и конечной точек, а также общий характер рельефа с понижением к реке.

Ответ: 2

Источник: ФИПИ
