Задание №11 — Изображения земной поверхности
Задание №11
#896561 баллФИПИ
План, карта, координаты

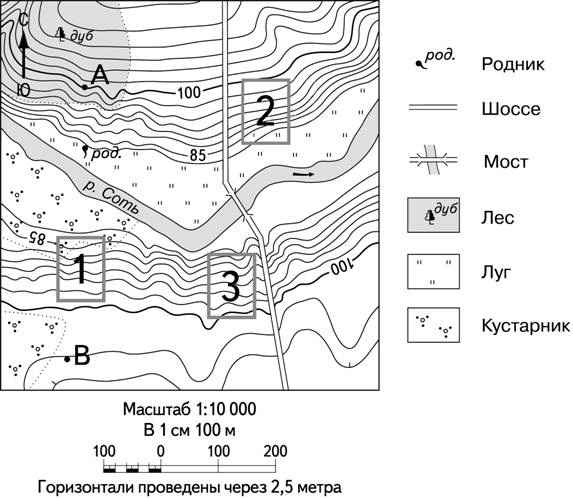

На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А В разными учащимися. Какой из профилей построен верно?
1)
2)
3)
4)
Правильный ответ
2
Пояснение
Решение.
Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склонов и пересекаемые объекты.
- Определим высоту точки А. Точка А находится выше горизонтали с отметкой 100 метров. Горизонтали проведены через 2,5 метра. Ближайшая к точке А горизонталь (выше 100) имеет значение 102,5 метра. Точка А расположена еще выше, примерно на высоте 103–105 метров.
- На профиле № 1 высота точки А около 120 м (не подходит).
- На профиле № 2 высота точки А чуть выше 100 м (подходит).
- На профиле № 3 высота точки А около 80 м (не подходит).
- На профиле № 4 высота точки А чуть ниже 100 м (подходит).
- Определим высоту точки В. Точка В расположена между горизонталями 95 и 100 метров (горизонталь 97,5 проходит рядом). Высота точки В составляет примерно 97–98 метров.
- На профиле № 2 высота точки В чуть ниже 100 м (подходит).
- На профиле № 4 высота точки В ниже 90 м (не подходит).
- Проанализируем рельеф между точками. При движении от А к В мы сначала спускаемся к реке Соть. Река — это самая низкая точка на профиле. Урез воды в реке находится ниже горизонтали 85 метров, но выше 82,5 метров (так как следующая горизонталь 82,5 не пересекает русло в этом месте). После реки начинается подъем к точке В.
- Проверим профиль № 2. Точка А выше 100 м, точка В чуть ниже 100 м. Между ними наблюдается глубокая впадина (долина реки), дно которой находится на высоте около 80–85 метров. Это полностью соответствует данным карты.
Таким образом, только профиль № 2 верно отображает высоты начальной и конечной точек, а также общий характер рельефа (спуск к реке и последующий подъем).
Ответ: 2
Источник: ФИПИ
