Задание №14 — Электромагнитные колебания. Колебательный контур

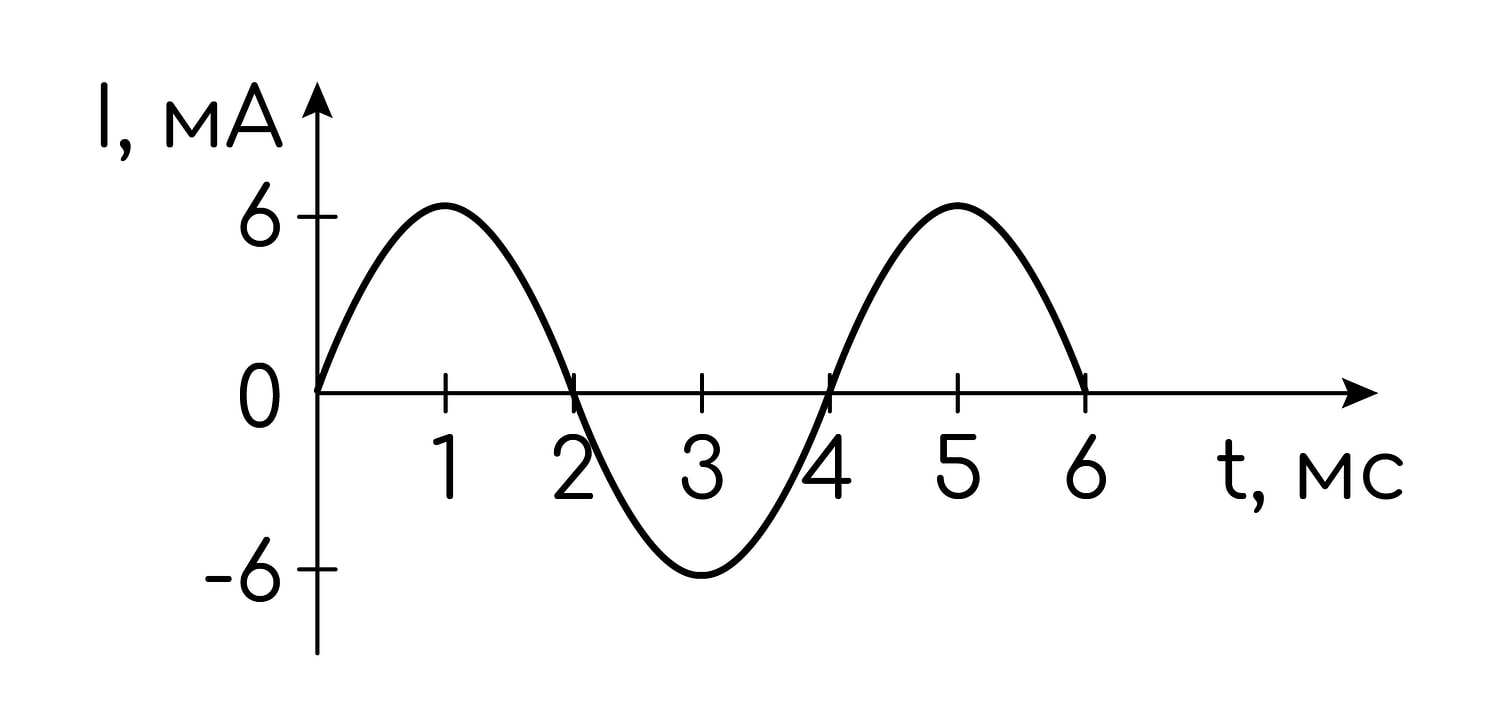

На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре, образованном конденсатором и катушкой, индуктивность которой равна 0,3 Гн.

Из приведённого ниже списка выберите все верные утверждения.

1) Максимальное значение энергии электрического поля конденсатора равно 21,6 мкДж.
2) В момент времени 3 мс заряд конденсатора равен нулю.
3) Период электромагнитных колебаний в контуре равен 4 мс.
4) За первые 6 мс энергия магнитного поля катушки достигла своего максимума 2 раза.
5) В момент времени 2 мс энергия электрического поля конденсатора достигает своего минимума.

Правильный ответ

Пояснение

Решение:

Дано: $L=0{,}3\ \text{Гн}$ . По графику сила тока меняется по гармоническому закону с амплитудой $I_m=6\ \text{мА}=6\cdot 10^{-3}\ \text{А}$ ; ток обращается в нуль в моменты 0, 2, 4, 6 мс, а полное колебание укладывается за $T=4\ \text{мс}$ .

В идеальном колебательном контуре полная энергия сохраняется, поэтому максимальная энергия электрического поля конденсатора равна максимальной энергии магнитного поля катушки:

$W_{\max}=\frac{LI_m^2}{2}=\frac{0{,}3\cdot\left(6\cdot 10^{-3}\right)^2}{2}=5{,}4\cdot 10^{-6}\ \text{Дж}=5{,}4\ \text{мкДж}.$

1) Максимальная энергия поля конденсатора равна 5,4 мкДж, а не 21,6 мкДж. Неверно.

2) В момент $t=3\ \text{мс}$ сила тока максимальна по модулю, значит вся энергия сосредоточена в катушке, а заряд конденсатора равен нулю. Верно.

3) По графику период колебаний $T=4\ \text{мс}$ . Верно.

4) Энергия магнитного поля $W_L=\dfrac{Li^2}{2}$ максимальна при максимальном $\left|i\right|$ , то есть в моменты 1, 3 и 5 мс — три раза, а не два. Неверно.

5) В момент $t=2\ \text{мс}$ ток равен нулю, вся энергия сосредоточена в конденсаторе, поэтому энергия его электрического поля максимальна, а не минимальна. Неверно.

Ответ: 23
