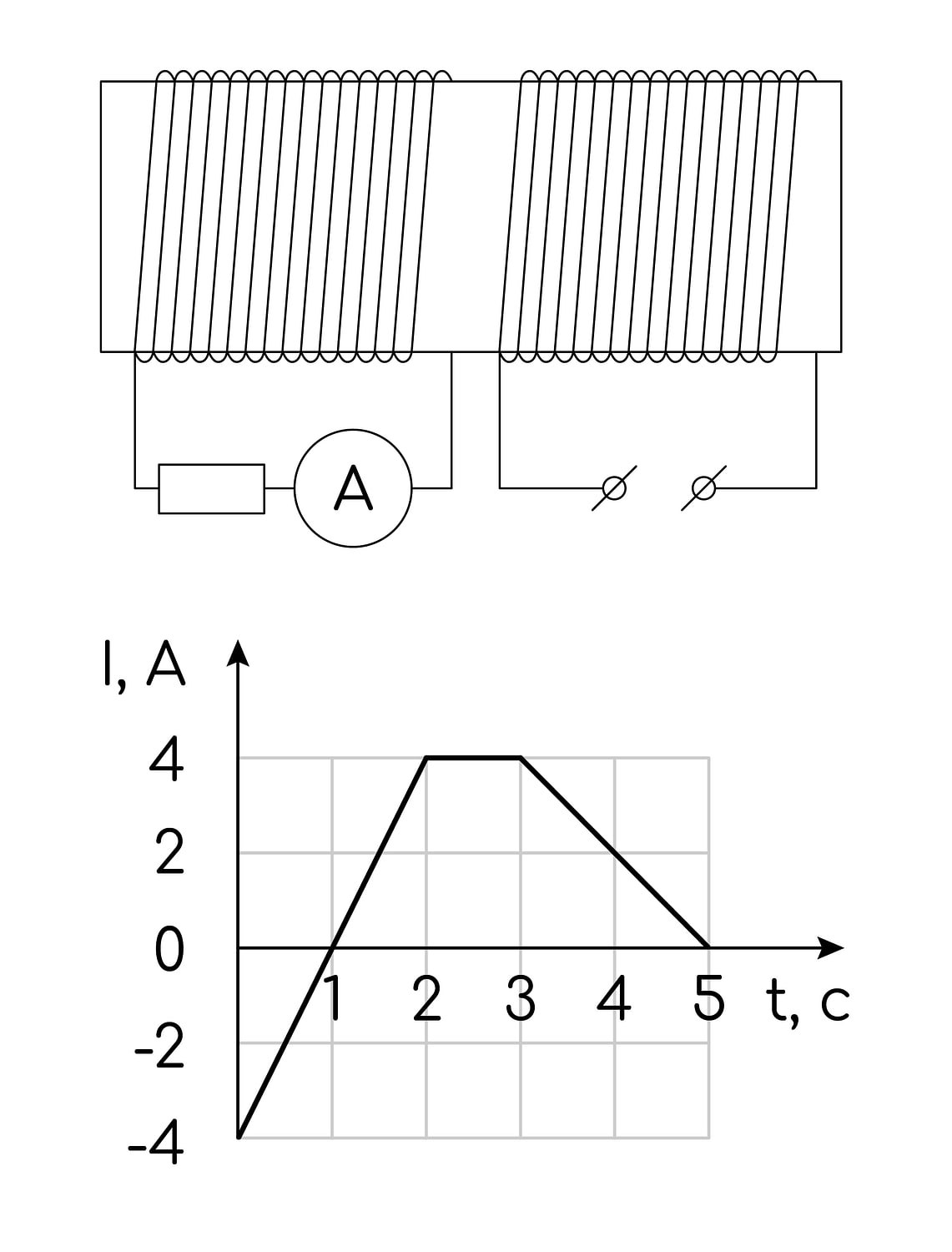

На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. На основании этого графика выберите все верные утверждения о процессах, происходящих в катушках и сердечнике.

1) В промежутках времени 0-1 и 3-5 с ток в левой катушке протекает в противоположных направлениях.
2) В промежутке времени 2-3 с сила тока в левой катушке равна 4 А.
3) Модуль силы тока в левой катушке в промежутке времени 1-2 с больше, чем в промежутке 3-5 с.
4) В промежутке от 2 до 4 с модуль индукции магнитного поля в сердечнике не равен 0.
5) Скорость изменения магнитного потока, пронизывающего левую катушку, в промежутке времени 0-1 с по модулю меньше, чем в промежутке времени 3-5 с.
Правильный ответ
134
Пояснение
Решение:
Ток правой катушки намагничивает железный сердечник, модуль индукции поля в нём пропорционален силе тока: B∼I. Магнитный поток сердечника пронизывает левую катушку, замкнутую на резистор и амперметр, поэтому по закону электромагнитной индукции
∣εi∣=ΔtΔΦ∼ΔtΔI,
и сила индукционного тока в левой катушке пропорциональна модулю скорости изменения тока в правой.
По графику: 0–2 с — ток растёт от −4 А до +4 А, ΔtΔI=4 А/с; 2–3 с — ток постоянен (4 А), ΔtΔI=0; 3–5 с — ток убывает от 4 А до 0, ΔtΔI=−2 А/с.
1) Знаки скорости изменения тока на участках 0–1 с и 3–5 с противоположны, поэтому индукционный ток в левой катушке течёт в противоположных направлениях. Верно.
2) На участке 2–3 с поток не меняется, поэтому ток в левой катушке равен нулю, а не 4 А. Неверно.
3) На участке 1–2 с ΔtΔI=4 А/с, на участке 3–5 с — 2 А/с, значит ток в левой катушке в первом случае больше. Верно.
4) На участке 2–4 с ток в правой катушке нигде не обращается в нуль (он равен 4 А на 2–3 с и убывает от 4 А до 2 А на 3–4 с), поэтому B=0. Верно.
5) Скорость изменения потока на участке 0–1 с больше (4 А/с против 2 А/с), а не меньше. Неверно.
Ответ: 134
