Задание №14 — Закон электромагнитной индукции

#67915Задание №14ФИПИ

Поток вектора магнитной индукцииЗакон электромагнитной индукции Фарадея

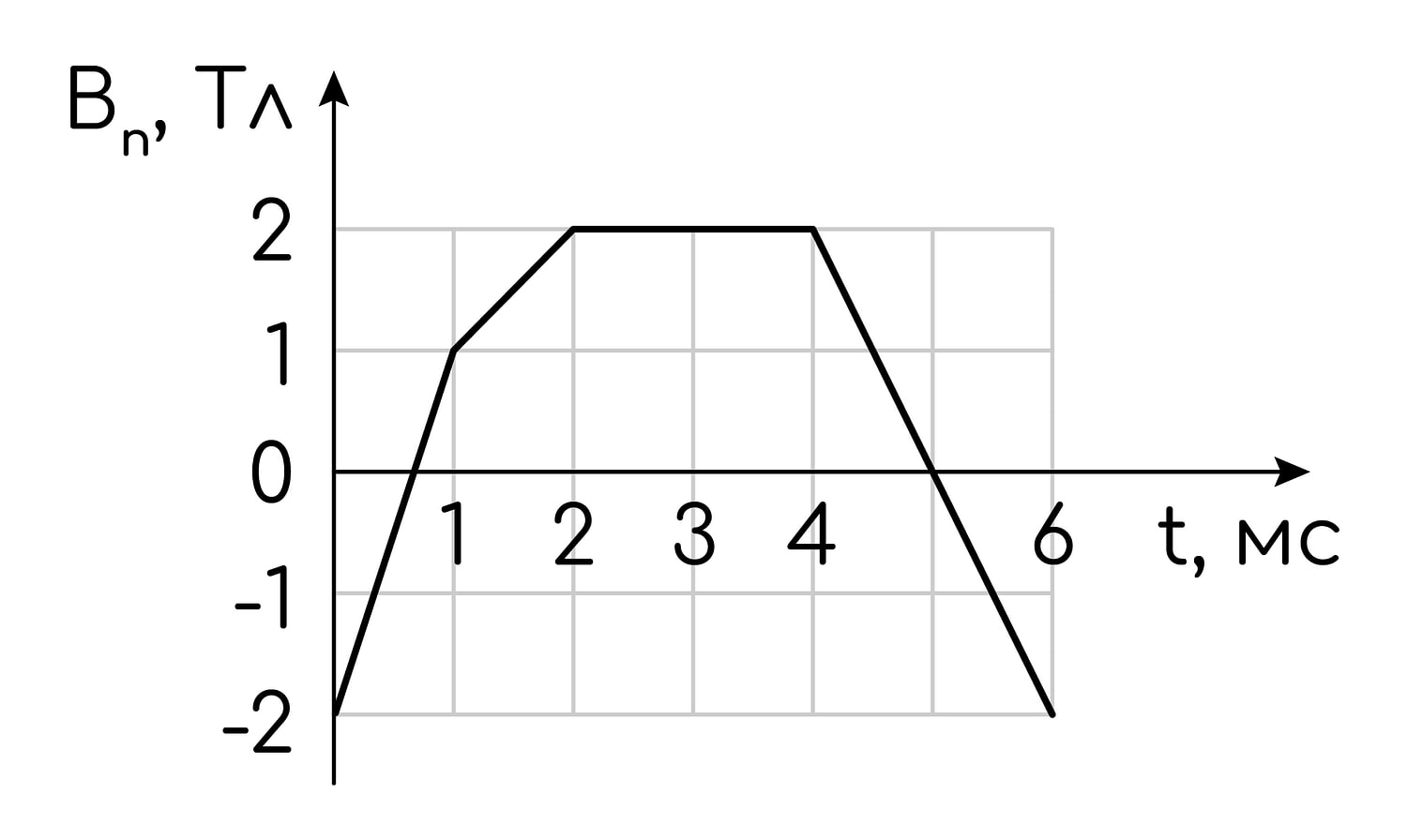

Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции $\overset{\rightarrow}{B} .$ Проекция $B_{n}$ индукции магнитного поля на нормаль к плоскости рамки изменяется во времени t согласно графику на рисунке.

Из приведённого ниже списка выберите все верные утверждения о процессах, происходящих в рамке.

1) Модуль ЭДС электромагнитной индукции, возникающей в рамке, максимален в интервале времени от 0 до 1 мс.
2) Магнитный поток через рамку в интервале времени от 2 до 4 мс равен 12 мВб.
3) Модуль ЭДС электромагнитной индукции, возникающей в рамке, в интервале времени от 4 до 6 мс равен 6 В.
4) Модуль скорости изменения магнитного потока через рамку минимален в интервале времени от 0 до 1 мс.
5) Модуль ЭДС электромагнитной индукции, возникающей в рамке, равен нулю в интервале времени от 2 до 4 мс.

Правильный ответ

125

Пояснение

Решение:

Дано: $S=60\ \text{см}^2=60\cdot 10^{-4}\ \text{м}^2=6\cdot 10^{-3}\ \text{м}^2$ ; плоскость рамки перпендикулярна $\vec{B}$ , поэтому магнитный поток $\Phi=B_n S$ .

По закону электромагнитной индукции $\left|\varepsilon_i\right|=\left|\dfrac{\Delta\Phi}{\Delta t}\right|=S\left|\dfrac{\Delta B_n}{\Delta t}\right|$ .

По графику:

от 0 до 1 мс: $B_n$ растёт от $-2$ Тл до $1$ Тл, $\left|\dfrac{\Delta B_n}{\Delta t}\right|=\dfrac{3\ \text{Тл}}{10^{-3}\ \text{с}}=3000\ \text{Тл/с}$ , $\left|\varepsilon_i\right|=6\cdot 10^{-3}\cdot 3000=18\ \text{В}$ ;
от 1 до 2 мс: от $1$ Тл до $2$ Тл, $1000\ \text{Тл/с}$ , $\left|\varepsilon_i\right|=6\ \text{В}$ ;
от 2 до 4 мс: $B_n=2\ \text{Тл}=\mathrm{const}$ , $\left|\varepsilon_i\right|=0$ ;
от 4 до 6 мс: от $2$ Тл до $-2$ Тл, $\left|\dfrac{\Delta B_n}{\Delta t}\right|=\dfrac{4\ \text{Тл}}{2\cdot 10^{-3}\ \text{с}}=2000\ \text{Тл/с}$ , $\left|\varepsilon_i\right|=12\ \text{В}$ .

1) Наибольшая ЭДС (18 В) — на интервале от 0 до 1 мс. Верно.

2) $\Phi=B_n S=2\ \text{Тл}\cdot 6\cdot 10^{-3}\ \text{м}^2=12\cdot 10^{-3}\ \text{Вб}=12\ \text{мВб}$ . Верно.

3) На интервале от 4 до 6 мс ЭДС равна 12 В, а не 6 В. Неверно.

4) На интервале от 0 до 1 мс скорость изменения потока максимальна, а не минимальна. Неверно.

5) На интервале от 2 до 4 мс поток постоянен, поэтому $\varepsilon_i=0$ . Верно.

Ответ: 125
