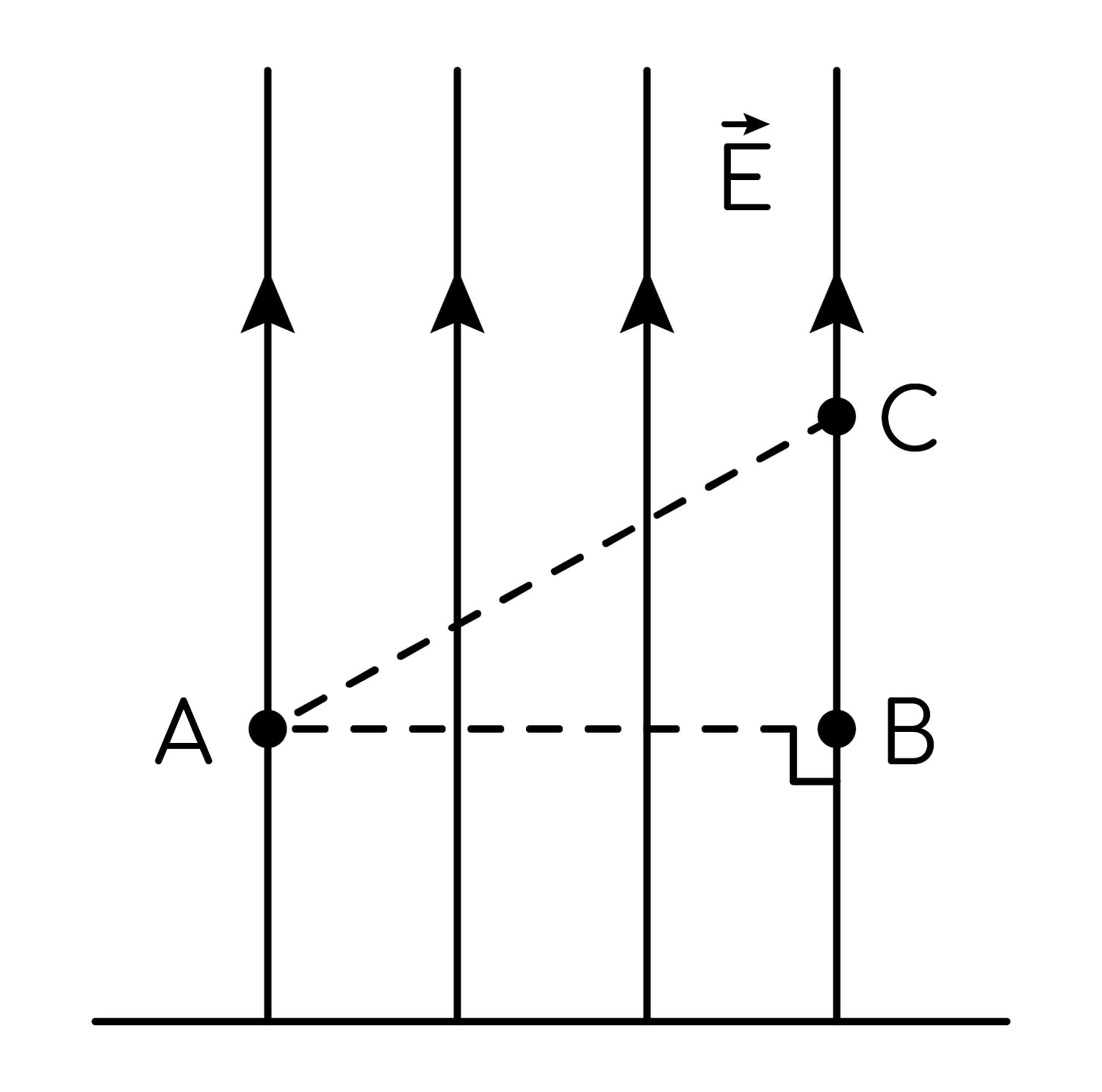

На рисунке изображены линии напряжённости однородного электростатического поля, созданного равномерно заряженной протяжённой горизонтальной пластиной.

Из приведённого ниже списка выберите все верные утверждения относительно ситуации, показанной на рисунке.
1) Работа по перемещению точечного отрицательного заряда из точки А в точку В электростатического поля равна нулю.
2) Если в точку В поместить точечный положительный заряд, то на него со стороны пластины будет действовать сила, направленная вертикально вверх.
3) Напряжённость электростатического поля в точках А, В и С одинакова.
4) Потенциал электростатического поля в точке В ниже, чем в точке С.
5) Заряд пластины отрицательный.
Правильный ответ
123
Пояснение
Решение:
Линии напряжённости вертикальны и направлены вверх, то есть от пластины: линии поля выходят из положительного заряда, значит пластина заряжена положительно. Поле однородное, поэтому E одинаков во всех точках.
Эквипотенциальные поверхности перпендикулярны E, то есть горизонтальны; точки А и В лежат на одной горизонтали, поэтому φА=φВ. Вдоль направления E (вверх) потенциал убывает.
1) Работа поля A=q(φА−φВ)=0 при любом знаке заряда, так как φА=φВ. Верно.
2) На положительный заряд действует сила F=qE, сонаправленная с E, то есть вертикально вверх. Верно.
3) Поле однородное, поэтому EА=EВ=EС. Верно.
4) Точка С выше точки В, а потенциал убывает вверх: φС<φВ, то есть в В потенциал выше, а не ниже. Неверно.
5) Линии поля направлены от пластины, значит её заряд положительный. Неверно.
Ответ: 123
