Задание №14 — Закон Ампера. Направление силы Ампера.

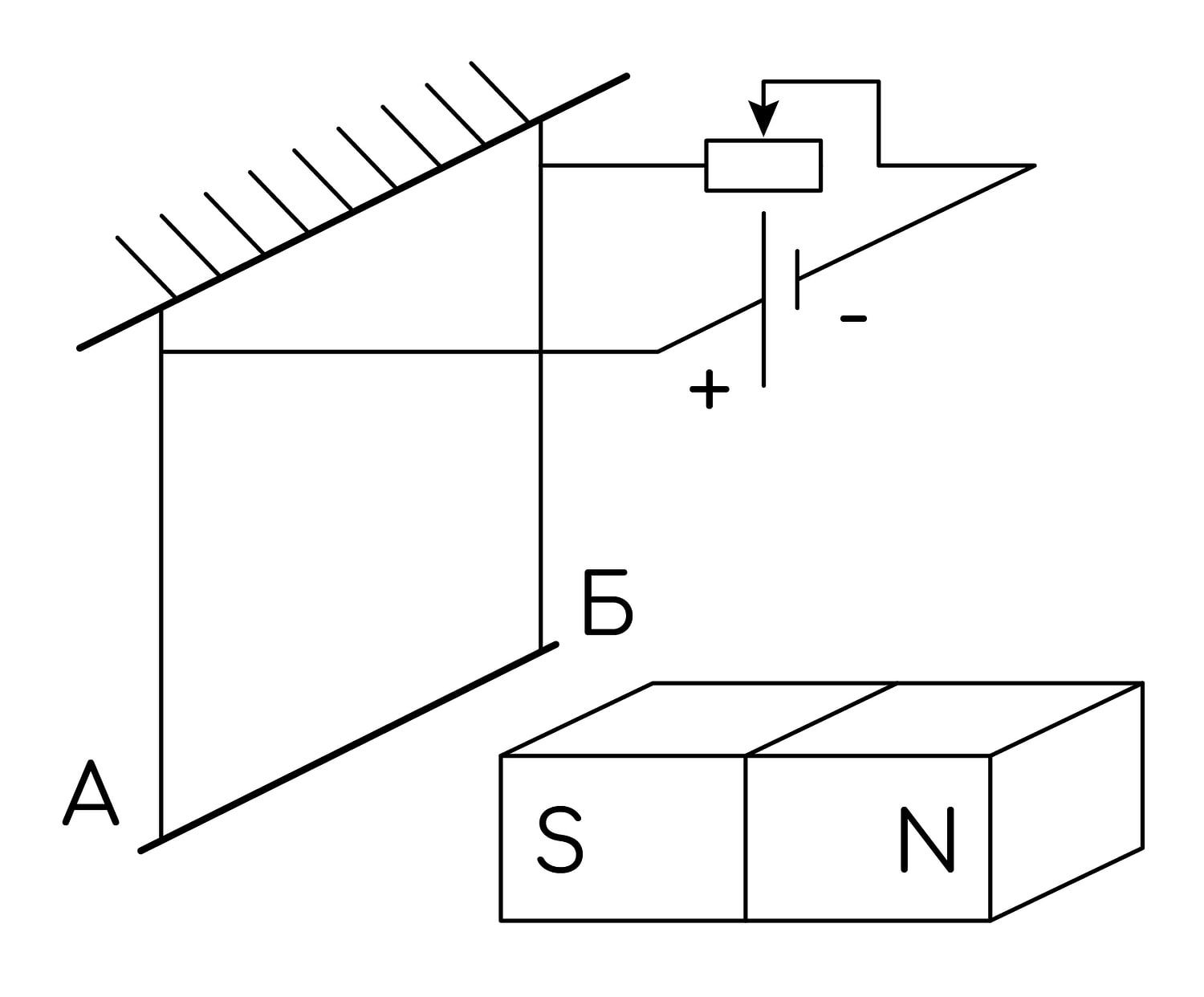

Проводник АБ подвешен на тонких проволочках и подключён к источнику постоянного напряжения так, как показано на рисунке. Справа от проводника находится южный полюс постоянного магнита. Ползунок реостата плавно перемещают влево.

Из приведённого ниже списка выберите все правильные утверждения, характеризующие данный процесс.

1) Сопротивление реостата увеличивается.
2) Линии индукции магнитного поля, созданного магнитом вблизи проводника АБ, направлены вправо.
3) Сила тока, протекающего через проводник АБ, увеличивается.
4) Сила Ампера, действующая на проводник АБ, увеличивается.
5) Силы натяжения проволочек, на которых подвешен проводник АБ, уменьшаются.

Правильный ответ

234

Пояснение

Решение:

При перемещении ползунка реостата влево включённая в цепь часть его обмотки укорачивается, поэтому сопротивление реостата уменьшается — утверждение 1) неверно.

По закону Ома для полной цепи $I = \dfrac{\varepsilon}{R + r}$ : при уменьшении $R$ сила тока в проводнике $A\text{Б}$ увеличивается — утверждение 3) верно.

Сила Ампера $F_{A} = BIL$ пропорциональна силе тока, поэтому она также увеличивается — утверждение 4) верно.

Линии индукции магнитного поля выходят из северного полюса и входят в южный. К проводнику обращён южный полюс магнита (он расположен справа от проводника), значит вблизи $A\text{Б}$ линии индукции направлены вправо — к магниту. Утверждение 2) верно.

Ток течёт от $A$ к $\text{Б}$ ; по правилу левой руки при таком направлении тока и указанном направлении $\vec{B}$ сила Ампера направлена вертикально вниз. Условие равновесия проводника на двух проволочках: $2T = mg + F_{A}$ , откуда $T = \dfrac{mg + F_{A}}{2}$ . Так как $F_{A}$ растёт, силы натяжения проволочек увеличиваются — утверждение 5) неверно.

Ответ: 234
