Задание №15 — ЭДС. Закон Ома для замкнутой цепи

#68207Задание №15ФИПИ

Закон Ома для полной (замкнутой) электрической цепиМощность электрического тока

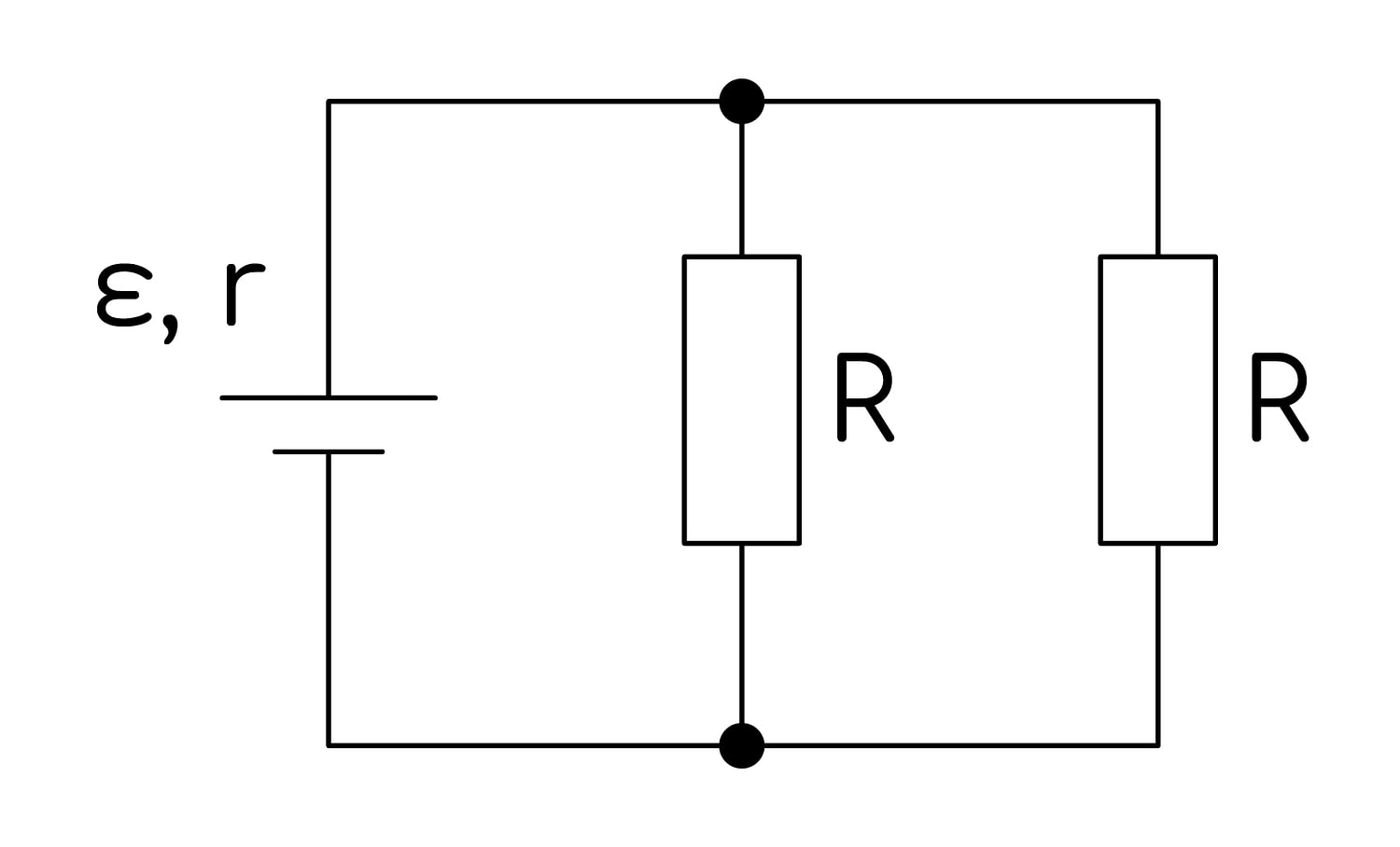

Электрическая цепь на рисунке состоит из источника постоянного напряжения с ЭДС ε и внутренним сопротивлением r и внешней цепи из двух одинаковых резисторов сопротивлением R, включённых параллельно. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ	ФОРМУЛЫ
А) мощность тока, выделяющаяся во внешней цепи из двух резисторов R	1) $\frac{\epsilon^{2} r}{\left(r + \frac{R}{2}\right)^{2}}$
Б) мощность тока, выделяющаяся на внутреннем сопротивлении источника тока	2) $\frac{\epsilon^{2}}{r + \frac{R}{2}}$
	3) $\frac{\epsilon^{2} R}{4 \left(r + \frac{R}{2}\right)^{2}}$
	4) $\frac{\epsilon^{2} R}{2 \left(r + \frac{R}{2}\right)^{2}}$
