Задание 19

Показания измерительных приборов · 42 задания

Задание №19
№19Среднее
Динамометр с прикреплённым к нему бруском тянут влево, как показано на рисунке. Брусок движется с постоянной скоростью. Абсолютная погрешность измерен…
Сила трения
Задание №19
№19Лёгкое
Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Закон Ома для участка цепи
Задание №19
№19Среднее
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Условия существования электрического тока. Напряжение и ЭДС
Задание №19
№19Лёгкое
Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одно…
Закон Ома для участка цепи
Задание №19
№19Лёгкое
Чтобы узнать диаметр никелиновой проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 50 витков. Длина оказалась равной (…
Масса тела. Плотность вещества
Задание №19
№19Лёгкое
Чтобы узнать диаметр медной проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 20 витков. Длина оказалась равной (15 ±…
Масса тела. Плотность вещества
Задание №19
№19Среднее
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Закон Ома для участка цепи
Задание №19
№19Среднее
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток
Задание №19
№19Среднее
В паспорте барометра (см. рис.) указано, что абсолютная погрешность прямого измерения давления составляет 3 мм. рт. ст. Определите показания барометра…
Давление
Задание №19
№19Среднее
В паспорте барометра (см. рисунок) указано, что абсолютная погрешность прямого измерения давления составляет 0,2 кПа. Определите показания барометра с…
Давление
Задание №19
№19Сложное
Определите показания амперметра (см. рис.), если погрешность прямого измерения силы тока составляет половину цены деления амперметра.
Сила тока. Постоянный ток
Задание №19
№19Лёгкое
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток

Задание №19 — Измерения и их погрешность

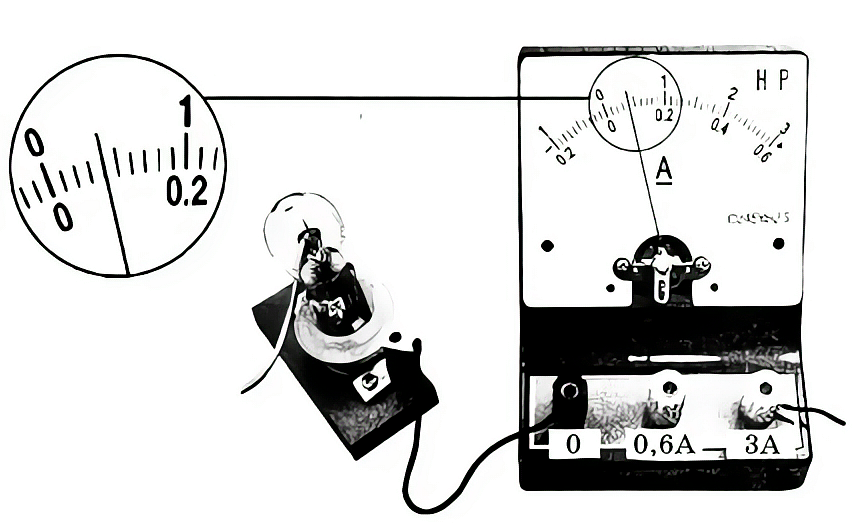

Определите силу тока в лампочке (см. рис.), если погрешность прямого измерения силы тока равна цене деления амперметра. Ответ выразите в амперах.

Правильный ответ

0,40,1

Пояснение

Решение:

Амперметр включён на предел измерения $3$ А, поэтому показания снимаем по верхней шкале $0-3$ А. Между штрихами $0$ и $1$ А укладывается 10 промежутков, поэтому цена деления

$c = \frac{1\ \text{А} - 0\ \text{А}}{10} = 0{,}1\ \text{А}.$

Стрелка стоит на четвёртом штрихе после нуля, значит сила тока в лампочке

$I = 4 \cdot 0{,}1 = 0{,}4\ \text{А}.$

По условию погрешность прямого измерения равна цене деления: $\Delta I = c = 0{,}1$ А.

Итак, $I = (0{,}4 \pm 0{,}1)$ А.

Ответ: 0,40,1
