Показания измерительных приборов · 42 задания
- Задание №19№19Среднее
Динамометр с прикреплённым к нему бруском тянут влево, как показано на рисунке. Брусок движется с постоянной скоростью. Абсолютная погрешность измерен…
Сила трения
- Задание №19№19Лёгкое
Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Закон Ома для участка цепи
- Задание №19№19Среднее
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Условия существования электрического тока. Напряжение и ЭДС
- Задание №19№19Лёгкое
Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одно…
Закон Ома для участка цепи
- Задание №19№19Лёгкое
Чтобы узнать диаметр никелиновой проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 50 витков. Длина оказалась равной (…
Масса тела. Плотность вещества
- Задание №19№19Лёгкое
Чтобы узнать диаметр медной проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 20 витков. Длина оказалась равной (15 ±…
Масса тела. Плотность вещества
- Задание №19№19Среднее
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Закон Ома для участка цепи
- Задание №19№19Среднее
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток
- Задание №19№19Среднее
В паспорте барометра (см. рис.) указано, что абсолютная погрешность прямого измерения давления составляет 3 мм. рт. ст. Определите показания барометра…
Давление
- Задание №19№19Среднее
В паспорте барометра (см. рисунок) указано, что абсолютная погрешность прямого измерения давления составляет 0,2 кПа. Определите показания барометра с…
Давление
- Задание №19№19Сложное
Определите показания амперметра (см. рис.), если погрешность прямого измерения силы тока составляет половину цены деления амперметра.
Сила тока. Постоянный ток
- Задание №19№19Лёгкое
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток

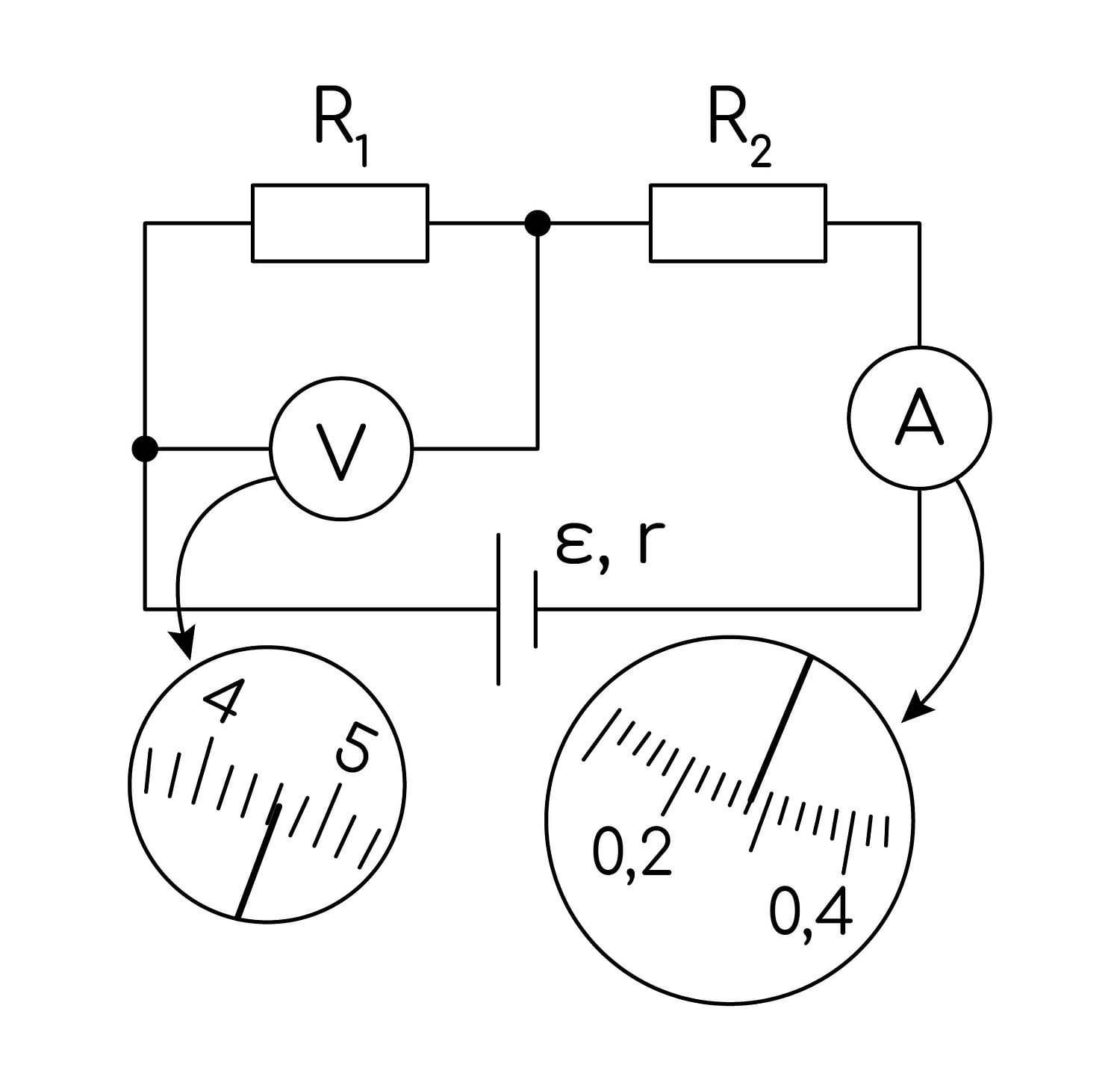

Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одном из резисторов и силы тока в цепи. Погрешности измерения силы тока в цепи и напряжения на источнике равны цене деления амперметра и вольтметра. Чему равна по результатам этих измерений сила тока, протекающего в цепи? Амперметр проградуирован в амперах (А).
Правильный ответ
0,280,02
Пояснение
Решение:
Показания снимаем со шкалы амперметра. Между оцифрованными штрихами 0,2 А и 0,4 А укладывается 10 промежутков, поэтому цена деления
c=100,4 А−0,2 А=0,02 А.
Стрелка стоит на четвёртом штрихе после отметки 0,2 А, значит сила тока
I=0,2+4⋅0,02=0,28 А.
По условию абсолютная погрешность равна цене деления амперметра: ΔI=c=0,02 А.
Итак, I=(0,28±0,02) А.
Ответ: 0,280,02
