Задание №10 — Количество теплоты. Фазовые переходы

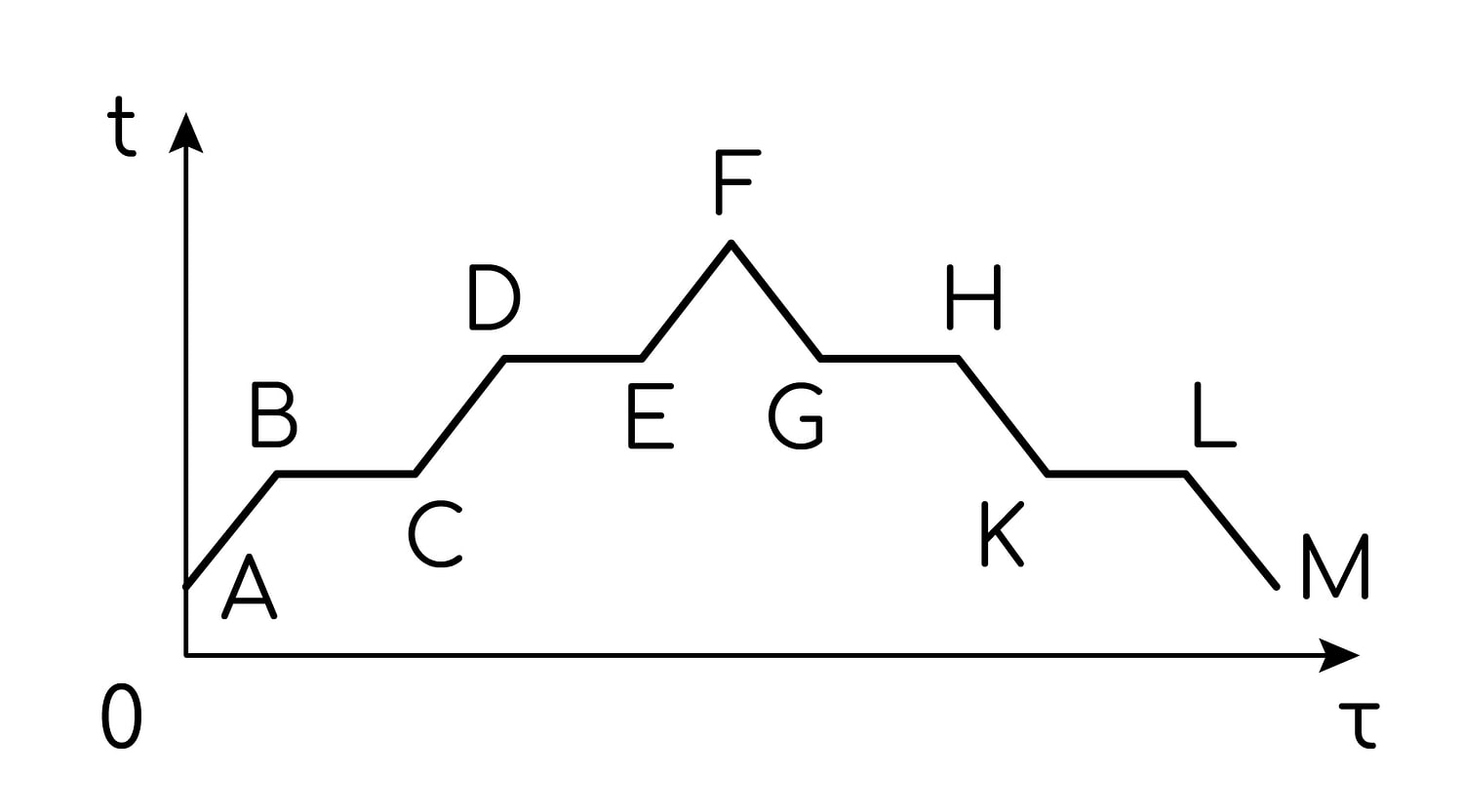

В цилиндре под поршнем находилось твёрдое вещество. Цилиндр поместили в печь. Сначала цилиндр нагревали, а в некоторый момент начали охлаждать. На рисунке схематично показан график изменения температуры t вещества с течением времени τ.
Установите соответствие между участками графика и процессами, отображаемыми этими участками.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
|
УЧАСТКИ ГРАФИКА |
ПРОЦЕССЫ |
|
A) DE |
1) конденсация |
|
Б) EF |
2) кристаллизация |
|
|
3) нагревание пара |
|
|
4) кипение |
Правильный ответ
43
Пояснение
Решение:
На графике зависимости температуры от времени наклонные участки соответствуют нагреванию или охлаждению вещества в одном агрегатном состоянии, а горизонтальные — фазовым переходам, идущим при постоянной температуре.
Пока цилиндр нагревают: — нагревание твёрдого вещества, — плавление, — нагревание жидкости, — плато при более высокой температуре, то есть кипение (жидкость превращается в пар), — дальнейший рост температуры уже образовавшегося пара. Затем начинается охлаждение: — охлаждение пара, — конденсация, — охлаждение жидкости, — кристаллизация, — охлаждение твёрдого вещества.
А. Участок — горизонтальный участок при температуре кипения в ходе нагревания, значит это кипение — процесс 4).
Б. Участок — рост температуры после окончания кипения, когда всё вещество уже превратилось в пар, значит это нагревание пара — процесс 3).
Ответ: 43
