Задание №14 — Закон Ампера. Направление силы Ампера.

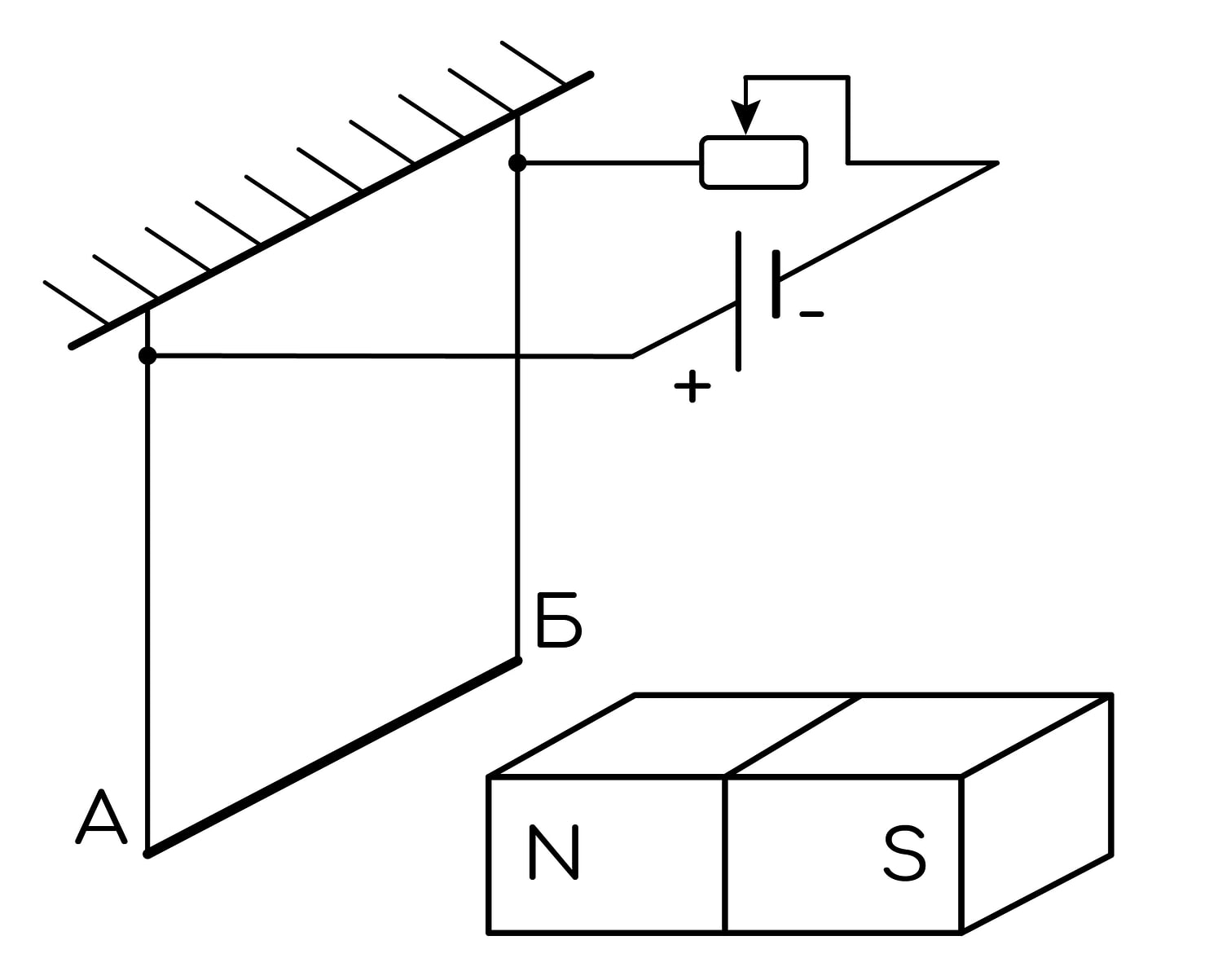

Алюминиевый проводник АБ подвешен на тонких медных проволочках к деревянной балке и подключён к источнику постоянного напряжения так, как показано на рисунке. Справа от проводника находится северный полюс постоянного магнита. Ползунок реостата плавно перемещают влево.

Из приведённого ниже списка выберите все верные утверждения.

1) Сопротивление внешней цепи увеличивается.
2) Линии индукции магнитного поля, созданного магнитом вблизи проводника АБ, направлены влево.
3) Сила тока, протекающего через проводник АБ, уменьшается.
4) Сила Ампера, действующая на проводник АБ, увеличивается.
5) Сила натяжения проволочек, на которых подвешен проводник АБ, увеличивается.

Правильный ответ

Пояснение

Решение:

1) По схеме в цепь включён участок реостата от его левого вывода до ползунка. При перемещении ползунка влево длина включённого участка уменьшается, поэтому сопротивление реостата и всей внешней цепи убывает — утверждение неверно.

2) Линии индукции магнитного поля выходят из северного полюса магнита. Полюс N обращён к проводнику АБ и расположен справа от него, значит вблизи проводника линии $\vec B$ направлены влево — утверждение верно.

3) По закону Ома для полной цепи $I=\frac{\varepsilon}{R+r}$ : сопротивление уменьшилось, поэтому сила тока через проводник АБ увеличивается — утверждение неверно.

4) Сила Ампера $F_A=BIl\sin\alpha$ при неизменных $B$ , $l$ и $\alpha=90^\circ$ пропорциональна силе тока, значит она увеличивается — утверждение верно.

5) По правилу левой руки сила Ампера направлена вертикально вверх. Условие равновесия проводника, подвешенного на двух проволочках: $2T+F_A=mg$ , откуда $T=\frac{mg-F_A}{2}$ . Рост $F_A$ уменьшает силы натяжения проволочек — утверждение неверно.

Ответ: 24
