Электродинамика: анализ процессов (изменение величин) · 75 заданий
- Задание №14№14Среднее
Катушка № 1 включена в электрическую цепь, состоящую из источника постоянного напряжения и реостата. Катушка № 2 помещена внутрь катушки № 1 и замкнут…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14Среднее
По гладким параллельным горизонтальным проводящим рельсам, замкнутым на лампочку накаливания, перемещают лёгкий тонкий проводник. Образовавшийся к…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14Среднее
Две маленькие закреплённые бусинки, расположенные в точках А и В, несут на себе заряды + q > 0 и - 2 q соответственно (см. рисунок). Из приведённого н…
Взаимодействие зарядов
- Задание №14№14Среднее
На рисунке приведён график зависимости силы тока I от времени t в колебательном контуре, образованном конденсатором и катушкой, индуктивность которой…
Колебательный контур
- Задание №14№14Среднее
Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B. Проекция B_n индук…
Закон электромагнитной индукции Фарадея
- Задание №14№14Лёгкое
От деревянного кольца №1 отодвигают южный полюс полосового магнита, а от медного кольца №2 — северный полюс такого же магнита (см. рис.). Из приведённ…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14Лёгкое
От деревянного кольца №1 отодвигают южный полюс полосового магнита, а от медного кольца №2 — северный полюс такого же магнита (см. рис.). Из приведённ…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14Лёгкое
Незаряженное металлическое тело, продольное сечение которого показано на рисунке, поместили в однородное электрическое поле напряжённостью E. Из приве…
Проводники в электростатическом поле
- Задание №14№14Лёгкое
Проволочная рамка площадью 60 см² помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B. Проекция B_n индук…
Поток вектора магнитной индукции
- Задание №14№14Среднее
На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. Н…
Явление электромагнитной индукции. ЭДС индукции
- Задание №14№14Лёгкое
Незаряженное металлическое тело, продольное сечение которого показано на рисунке, поместили в однородное электрическое поле напряжённостью Е. Из приве…
Проводники в электростатическом поле
- Задание №14№14Среднее
На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведённому графику. Н…
Явление электромагнитной индукции. ЭДС индукции

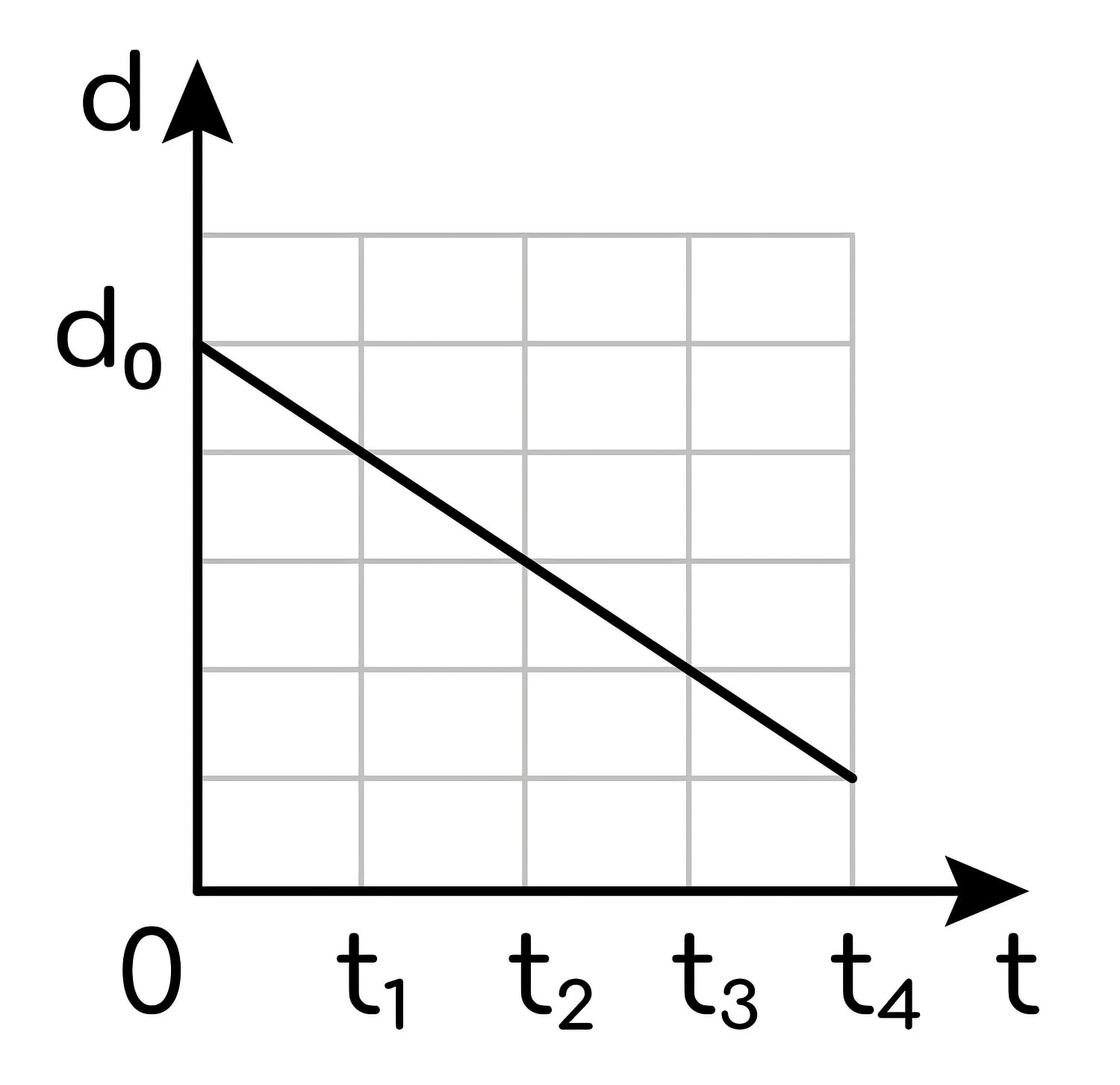

Плоский воздушный конденсатор ёмкостью С0, подключённый к источнику постоянного напряжения, состоит из двух металлических пластин, находящихся на расстоянии d0 друг от друга. Расстояние между пластинами меняется со временем так, как показано на графике.

Выберите все верные утверждения, соответствующие описанию опыта.
1) В момент времени t4 ёмкость конденсатора увеличилась в 5 раз по сравнению с первоначальной (при t = 0).
2) В интервале времени от t1 до t4 заряд конденсатора возрастает.
3) В интервале времени от t1 до t4 энергия конденсатора равномерно уменьшается.
4) В промежутке времени от t1 до t4 напряжённость электрического поля между пластинами конденсатора остаётся постоянной.
5) В промежутке времени от t1 до t4 напряжённость электрического поля между пластинами конденсатора убывает.
Правильный ответ
12
Пояснение
Решение:
Конденсатор всё время подключён к источнику постоянного напряжения, поэтому напряжение на нём постоянно: U=const.
По графику расстояние между пластинами убывает линейно от d0 (5 клеток) до 5d0 (1 клетка) к моменту t4.
1) Ёмкость плоского конденсатора C=dε0S обратно пропорциональна расстоянию: уменьшение d в 5 раз даёт увеличение ёмкости в 5 раз, C4=5C0 — утверждение верно.
2) Заряд q=CU при постоянном U растёт вместе с ёмкостью, значит в интервале от t1 до t4 заряд конденсатора возрастает — утверждение верно.
3) Энергия W=2CU2 при постоянном U растёт вместе с ёмкостью, а не уменьшается — утверждение неверно.
4) Напряжённость поля E=dU при постоянном U и убывающем d увеличивается, значит постоянной она не остаётся — утверждение неверно.
5) По той же причине напряжённость не убывает, а растёт — утверждение неверно.
Ответ: 12
