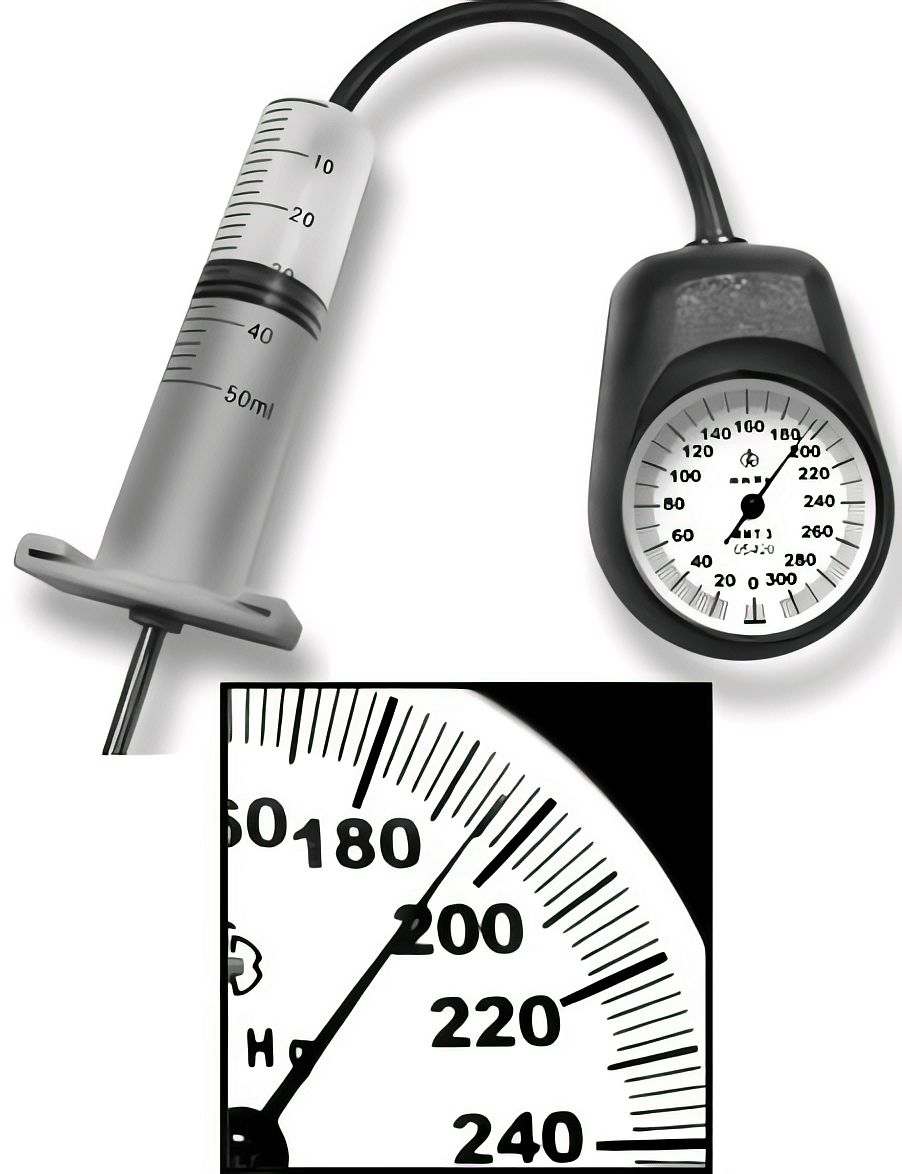

На какую величину, согласно показаниям манометра, давление воздуха в баллоне превышает атмосферное давление, если погрешность манометра равна 3 мм рт. ст.? Ответ выразите в мм рт. ст. В ответе запишите значение и погрешность слитно без пробела.
Правильный ответ
1963
Пояснение
Решение:
Для начала определим цену деления (ц.д.) прибора — это значение, соответствующее одному интервалу между соседними метками шкалы.
Интервал представляет собой дистанцию между двумя штрихами.
ц.д.=числобелыхпромежутковмеждуцифрамиразность2xближайшихчисел
ц.д=10200−180=1020=2.
Анализируя изображение, заметим, что указатель прибора смещён относительно отметки 180 мм рт. ст. вправо на 8 делений. Таким образом, текущее значение давления составляет:
p=180+8промежутков
p=180+8⋅2=196ммрт.ст.
Ответ: 1963
Источник: ФИПИ
