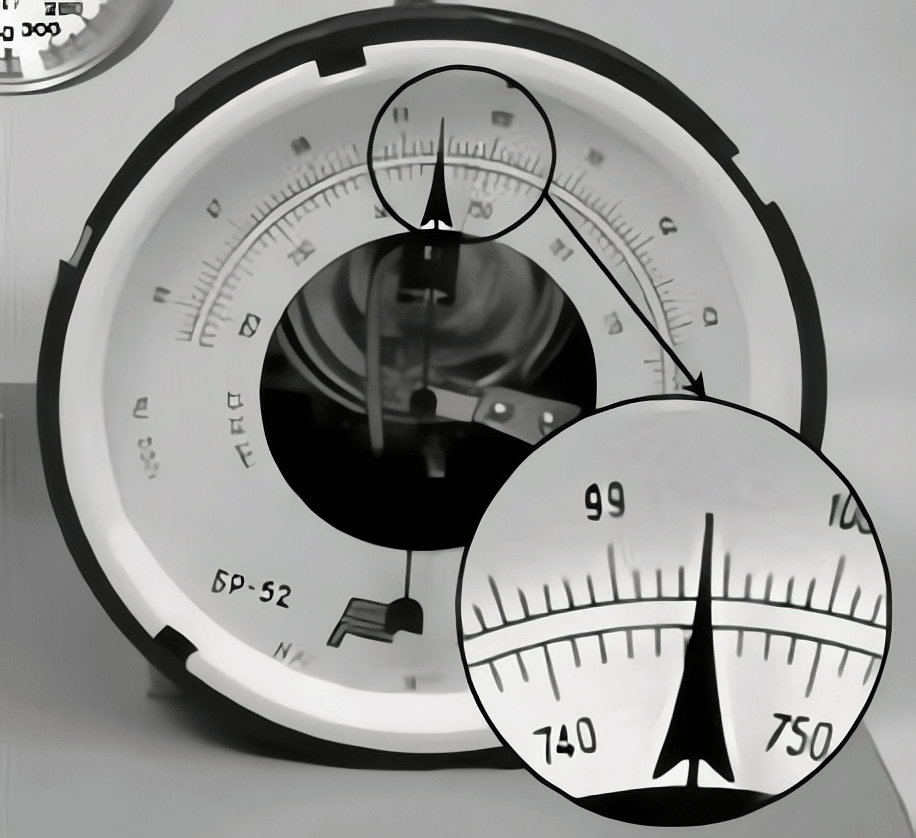

С помощью барометра проводились измерения атмосферного давления. Верхняя шкала барометра проградуирована в кПа, а нижняя шкала – в мм рт. ст. Погрешность измерений давления равна цене деления шкалы барометра. Чему равно атмосферное давление по результатам этих измерений? Ответ выразите в кПа. В ответе запишите значение и погрешность слитно без пробела.
Правильный ответ
99,40,1
Пояснение
Решение:
Для начала определим цену деления (ц.д.) прибора, которая соответствует значению одного малого интервала шкалы.
Интервал представляет собой область между двумя соседними метками.
ц.д.=числобелыхпромежутковмеждуцифрамиразность2xближайшихчисел
ц.д.=10100−99=101=0,1.
Анализируя изображение, заметим, что указатель прибора смещен относительно отметки 99 кПа на 4 малых деления. Таким образом, текущее значение давления составляет:
p=99+4промежутка
p=99+4⋅0,1=99,4кПа.
Согласно условию, абсолютная погрешность измерения совпадает с ценой деления, поэтому:
Погрешность=ц.д.=0,1.
Ответ: 99,40,1
Источник: ФИПИ
