Показания измерительных приборов · 42 задания
- Задание №19№19
Динамометр с прикреплённым к нему бруском тянут влево, как показано на рисунке. Брусок движется с постоянной скоростью. Абсолютная погрешность измерен…
Сила трения
- Задание №19№19
Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Закон Ома для участка цепи
- Задание №19№19
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Условия существования электрического тока. Напряжение и ЭДС
- Задание №19№19
Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одно…
Закон Ома для участка цепи
- Задание №19№19
Чтобы узнать диаметр никелиновой проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 50 витков. Длина оказалась равной (…
Масса тела. Плотность вещества
- Задание №19№19
Чтобы узнать диаметр медной проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 20 витков. Длина оказалась равной (15 ±…
Масса тела. Плотность вещества
- Задание №19№19
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Закон Ома для участка цепи
- Задание №19№19
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток
- Задание №19№19
В паспорте барометра (см. рис.) указано, что абсолютная погрешность прямого измерения давления составляет 3 мм. рт. ст. Определите показания барометра…
Давление
- Задание №19№19
В паспорте барометра (см. рисунок) указано, что абсолютная погрешность прямого измерения давления составляет 0,2 кПа. Определите показания барометра с…
Давление
- Задание №19№19
Определите показания амперметра (см. рис.), если погрешность прямого измерения силы тока составляет половину цены деления амперметра.
Сила тока. Постоянный ток
- Задание №19№19
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток

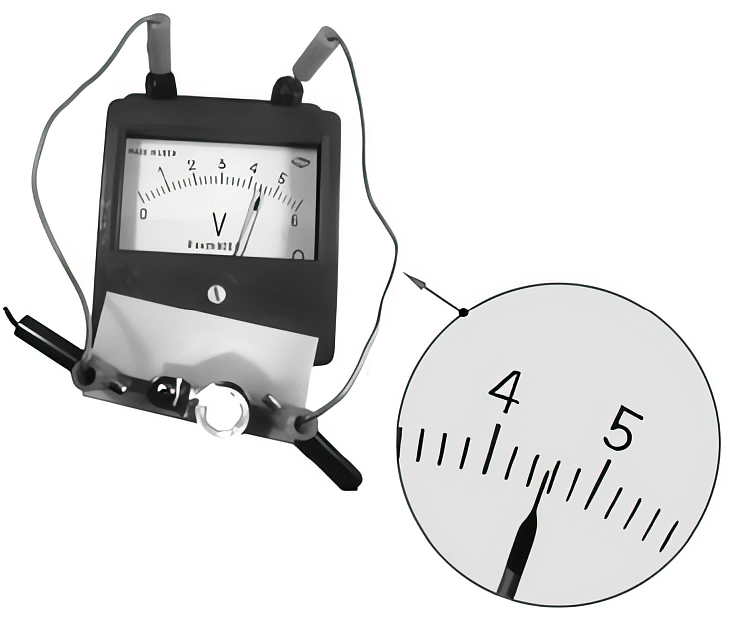

Чему равно напряжение на лампочке (см. рис.), если погрешность прямого измерения напряжения составляет половину цены деления вольтметра? Ответ выразите в вольтах. В ответе запишите значение и погрешность слитно без пробела.
Правильный ответ
4,60,1
Пояснение
Решение:
Сначала определим цену деления (ц.д.) прибора — это значение, соответствующее одному интервалу между соседними метками шкалы.
Интервал представляет собой дистанцию между двумя штрихами.
ц.д.=числобелыхпромежутковмеждуцифрамиразность2xближайшихчисел
ц.д.=55−4=51=0,2.
Анализируя изображение, заметим, что указатель прибора смещен вправо от отметки 4 В на 3 деления. Таким образом, вольтметр показывает:
U=4+3промежутка
U=4+3⋅0,2=4,6В
Согласно условию, абсолютная погрешность измерения составляет половину цены деления, то есть:
Погрешность=2ц.д.=20,2=0,1.
Ответ: 4,60,1
Источник: ФИПИ
