Задание №19 — Измерения и их погрешность

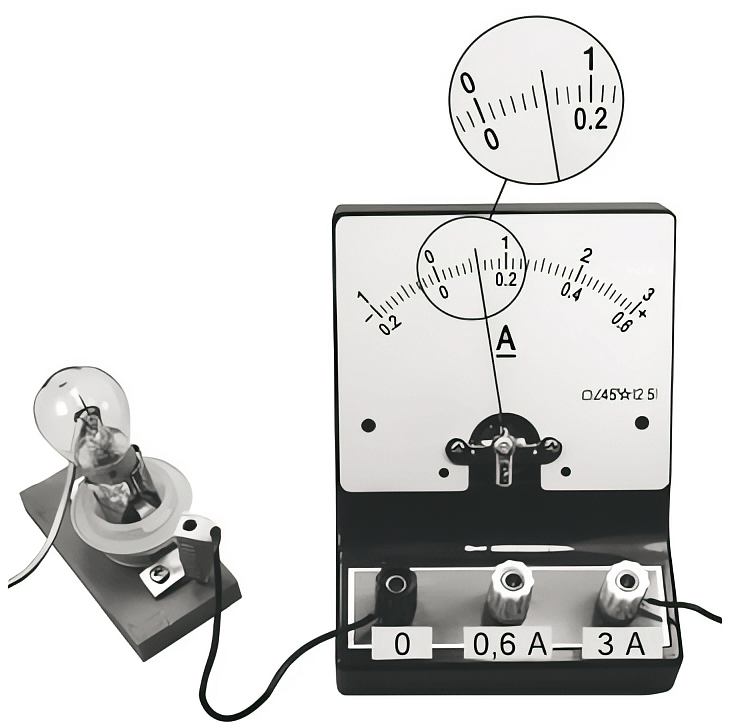

Определите силу тока в лампочке (см. рис.), если погрешность прямого измерения силы тока равна цене деления амперметра. Ответ выразите в Амперах. В ответе запишите значение и погрешность слитно без пробела.

Правильный ответ

0,60,1

Пояснение

Решение:
Для начала определим цену деления (ц.д.) прибора, которая соответствует значению одного малого интервала шкалы.
Интервал представляет собой область между парой соседних меток.
$ц . д . = \frac{разность 2 x ближайших чисел}{число белых промежутков между цифрами}$
$ц . д . = \frac{1 - 0}{10} = \frac{1}{10} = 0{,}1 .$

Глядя на изображение, можно заметить, что указатель прибора смещен относительно нулевой отметки на 6 таких интервалов. Таким образом, текущее значение силы тока составляет:
$I = 0 + 6 промежутков$
$I = 0 + 6 \cdot 0{,}1 = 0{,}6 А .$

Согласно условию, абсолютная погрешность измерения совпадает с ценой деления, значит:
$Погрешность = ц . д . = 0{,}1 .$

Ответ: 0,60,1

Источник: ФИПИ
