Задание 19

Показания измерительных приборов · 42 задания

Задание №19
№19
Динамометр с прикреплённым к нему бруском тянут влево, как показано на рисунке. Брусок движется с постоянной скоростью. Абсолютная погрешность измерен…
Сила трения
Задание №19
№19
Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Закон Ома для участка цепи
Задание №19
№19
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Условия существования электрического тока. Напряжение и ЭДС
Задание №19
№19
Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одно…
Закон Ома для участка цепи
Задание №19
№19
Чтобы узнать диаметр никелиновой проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 50 витков. Длина оказалась равной (…
Масса тела. Плотность вещества
Задание №19
№19
Чтобы узнать диаметр медной проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 20 витков. Длина оказалась равной (15 ±…
Масса тела. Плотность вещества
Задание №19
№19
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Закон Ома для участка цепи
Задание №19
№19
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток
Задание №19
№19
В паспорте барометра (см. рис.) указано, что абсолютная погрешность прямого измерения давления составляет 3 мм. рт. ст. Определите показания барометра…
Давление
Задание №19
№19
В паспорте барометра (см. рисунок) указано, что абсолютная погрешность прямого измерения давления составляет 0,2 кПа. Определите показания барометра с…
Давление
Задание №19
№19
Определите показания амперметра (см. рис.), если погрешность прямого измерения силы тока составляет половину цены деления амперметра.
Сила тока. Постоянный ток
Задание №19
№19
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток

Задание №19 — Измерения и их погрешность

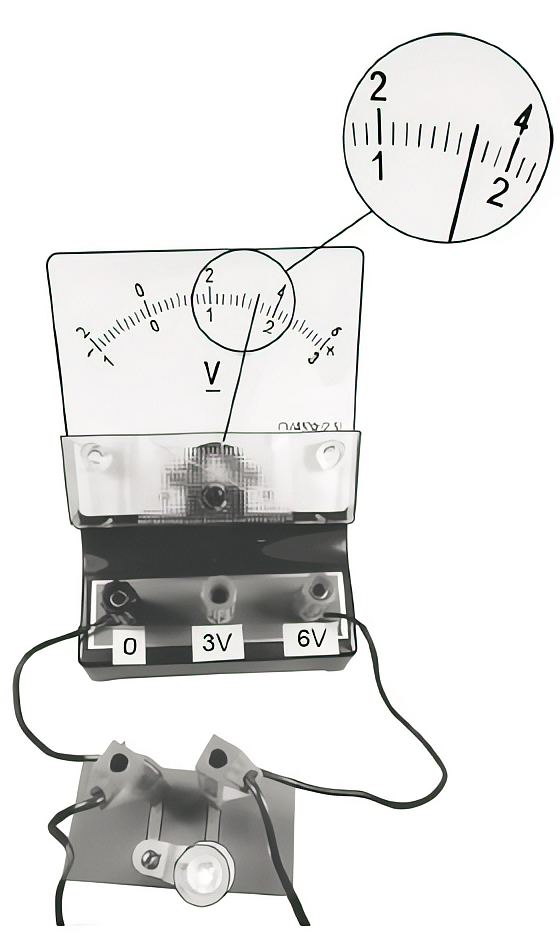

Определите напряжение на лампочке(см. рис.), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра. Ответ выразите в вольтах. В ответе запишите значение и погрешность слитно без пробела.

Правильный ответ

3,40,2

Пояснение

Решение:
Для начала определим цену деления прибора, которая соответствует значению одного малого интервала шкалы.
Интервал представляет собой область между двумя соседними метками.
$ц . д . = \frac{разность 2 x ближайших чисел}{число белых промежутков между цифрами}$
$ц . д . = \frac{4 - 2}{10} = \frac{2}{10} = 0{,}2 .$

Глядя на изображение, можно заметить, что указатель прибора смещен вправо от отметки 2 А на 7 делений. Таким образом, текущее значение силы тока составляет:
$I = 2 + 7 промежутков$
$I = 2 + 7 \cdot 0{,}2 = 3{,}4 А .$

Согласно условию, абсолютная погрешность измерения совпадает с ценой деления шкалы, то есть:
$Погрешность = ц . д . = 0{,}2 .$

Ответ: 3,40,2

Источник: ФИПИ
