Задание 19

Показания измерительных приборов · 42 задания

Задание №19
№19Среднее
Динамометр с прикреплённым к нему бруском тянут влево, как показано на рисунке. Брусок движется с постоянной скоростью. Абсолютная погрешность измерен…
Сила трения
Задание №19
№19Лёгкое
Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Закон Ома для участка цепи
Задание №19
№19Среднее
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Условия существования электрического тока. Напряжение и ЭДС
Задание №19
№19Лёгкое
Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одно…
Закон Ома для участка цепи
Задание №19
№19Лёгкое
Чтобы узнать диаметр никелиновой проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 50 витков. Длина оказалась равной (…
Масса тела. Плотность вещества
Задание №19
№19Лёгкое
Чтобы узнать диаметр медной проволоки, ученик намотал её виток к витку на карандаш и измерил длину намотки из 20 витков. Длина оказалась равной (15 ±…
Масса тела. Плотность вещества
Задание №19
№19Среднее
Определите показания вольтметра (см. рис.), если погрешность прямого измерения напряжения равна цене деления вольтметра. Вольтметр проградуирован в во…
Закон Ома для участка цепи
Задание №19
№19Среднее
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток
Задание №19
№19Среднее
В паспорте барометра (см. рис.) указано, что абсолютная погрешность прямого измерения давления составляет 3 мм. рт. ст. Определите показания барометра…
Давление
Задание №19
№19Среднее
В паспорте барометра (см. рисунок) указано, что абсолютная погрешность прямого измерения давления составляет 0,2 кПа. Определите показания барометра с…
Давление
Задание №19
№19Сложное
Определите показания амперметра (см. рис.), если погрешность прямого измерения силы тока составляет половину цены деления амперметра.
Сила тока. Постоянный ток
Задание №19
№19Лёгкое
Определите показания амперметра (см. рис.), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Сила тока. Постоянный ток

Задание №19 — Измерения и их погрешность

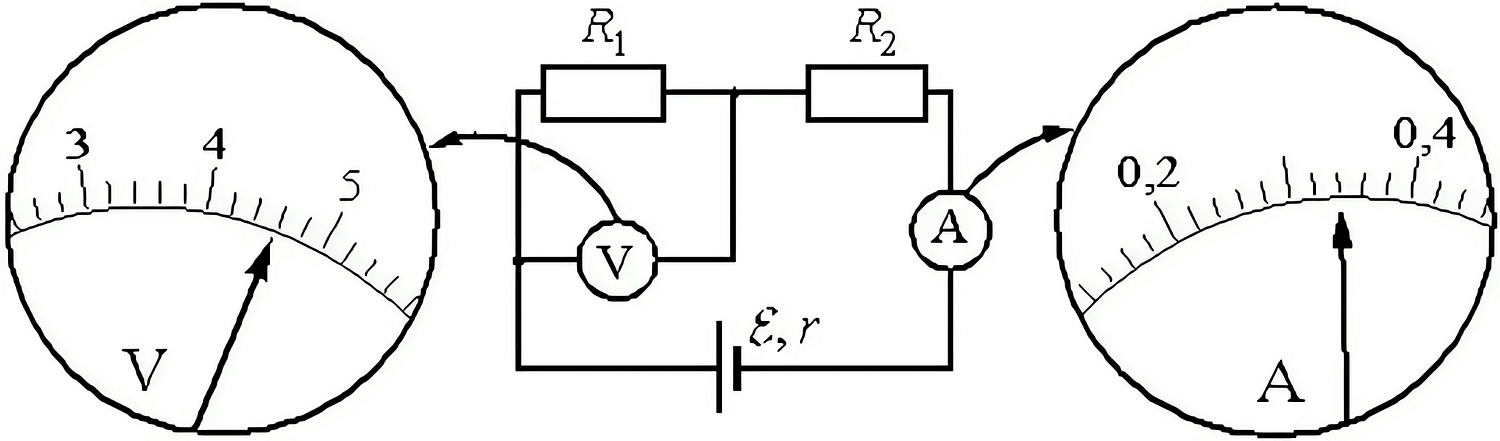

Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одном из резисторов и силы тока в цепи. Погрешности измерения силы тока в цепи и напряжения на источнике равны цене деления шкал приборов. Чему равна по результатам этих измерений сила тока в цепи? Ответ выразите в амперах. В ответе запишите значение и погрешность слитно без пробела.

Правильный ответ

0,340,02

Пояснение

Решение:
Для определения силы тока воспользуемся амперметром — на схеме этот прибор расположен справа и помечен символом «А».

Сначала вычислим цену деления шкалы (ц.д.), которая соответствует значению одного деления между соседними штрихами.
Промежуток — это интервал между двумя метками шкалы.
$ц . д . = \frac{разность 2 x ближайших чисел}{число белых промежутков между цифрами}$
$ц . д . = \frac{0{,}4 - 0{,}2}{10} = \frac{0{,}2}{10} = 0{,}02 .$

Анализируя изображение, заметим, что указатель прибора сместился вправо от отметки 0,2 А на 7 малых делений. Таким образом, текущее значение силы тока составляет:
$I = 0{,}2 + 7 промежутков$
$I = 0{,}2 + 7 \cdot 0{,}02 = 0{,}34 А .$

Согласно условию, абсолютная погрешность измерения совпадает с ценой деления, то есть:
$Погрешность = ц . д . = 0{,}02 .$

Ответ: 0,340,02

Источник: ФИПИ
