Задание №19 — Измерения и их погрешность

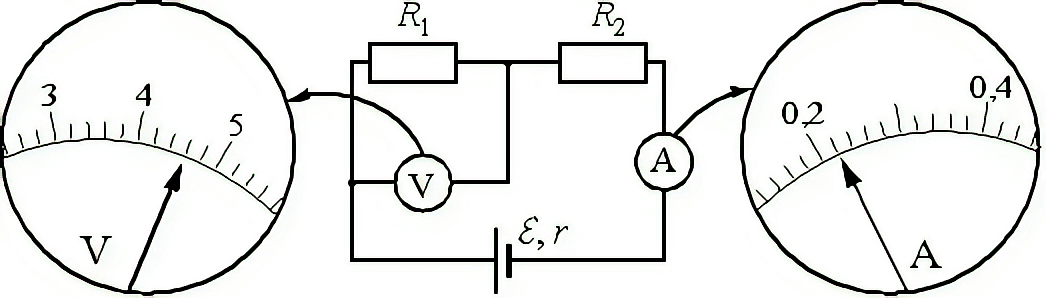

Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одном из резисторов и силы тока в цепи. Погрешности измерения силы тока в цепи и напряжения на источнике равны половине цены деления шкал приборов. Чему равно по результатам этих измерений напряжение на сопротивлении R₁? Ответ выразите в вольтах. В ответе запишите значение и погрешность слитно без пробела.

Правильный ответ

4,60,1

Пояснение

Решение:
Для определения напряжения необходимо воспользоваться вольтметром (это устройство расположено слева и имеет маркировку «V»).

Сначала вычислим цену деления (ц.д.) шкалы, которая соответствует значению одного малого интервала между соседними метками.
Интервал представляет собой дистанцию между двумя ближайшими штрихами.
$ц . д . = \frac{разность 2 x ближайших чисел}{число белых промежутков между цифрами}$
$ц . д . = \frac{5 - 4}{5} = \frac{1}{5} = 0{,}2 .$

Анализируя изображение, заметим, что указатель прибора смещен относительно отметки 4 В вправо на 3 деления. Таким образом, измеряемая величина составляет:
$U = 4 + 3 промежутка$
$U = 4 + 3 \cdot 0{,}2 = 4{,}6 В .$

Согласно условию, абсолютная погрешность измерения соответствует половине цены деления прибора:
$Погрешность = \frac{ц . д .}{2} = \frac{0{,}2}{2} = 0{,}1 .$

Ответ: 4,60,1
