Задание №11 — Изображения земной поверхности
Задание №11
#896031 баллФИПИ
План, карта, координаты

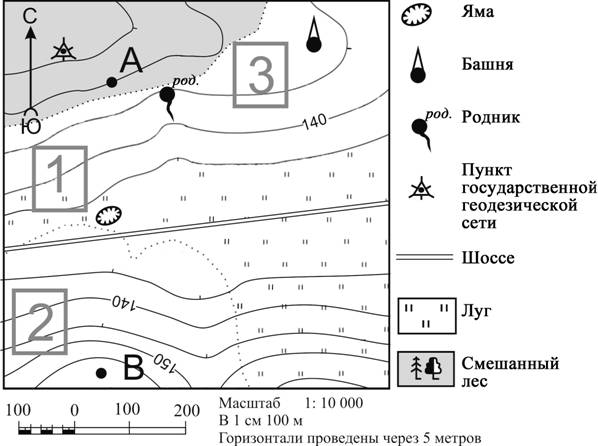

На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А В разными учащимися. Какой из профилей построен верно?
1)
2)
3)
4)
Правильный ответ
4
Пояснение
Решение.
Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты точек, направление склонов и пересекаемые объекты.
- Определение высоты точки А. Точка А расположена в лесу. Рядом проходит горизонталь с отметкой 150 м (она находится выше по склону, ближе к северному краю карты). Горизонтали проведены через 5 метров. Точка А лежит между горизонталями 155 м и 160 м. Следовательно, её высота составляет примерно 157–158 метров.
- На профиле № 1 высота точки А около 140 м — неверно.
- На профиле № 4 высота точки А около 155–158 м — верно.
- Определение высоты точки В. Точка В находится на лугу. Рядом проходит горизонталь 140 м. Точка В расположена чуть ниже этой горизонтали (ближе к южному краю, где высоты уменьшаются к реке/низине, судя по направлению бергштрихов и подписям). Высота точки В составляет примерно 138–139 метров.
- На профиле № 2 высота точки В около 150 м — неверно.
- На профиле № 4 высота точки В чуть ниже 140 м — верно.
- Анализ рельефа между точками. При движении от А к В местность сначала понижается. Линия профиля пересекает шоссе. Шоссе находится в самой низкой части данного участка пути. На карте видно, что шоссе проходит в ложбине, так как горизонтали 140 м огибают его с двух сторон. Высота в районе шоссе составляет чуть более 135 метров (так как оно лежит ниже горизонтали 140 м, но выше следующей воображаемой 135 м).
- На профиле № 4 мы видим понижение от точки А к центру, где находится небольшое углубление (шоссе), и затем небольшой подъем и плавный спуск к точке В.
- Проверка формы профиля. Профиль № 4 идеально соответствует описанию: высокая точка А (выше 155 м), понижение к середине пути, пересечение понижения (где расположено шоссе) и точка В на высоте чуть ниже 140 м.
Таким образом, сопоставив высоты начальной и конечной точек, а также общий характер поверхности, мы приходим к выводу, что верно построен профиль под номером 4.
Ответ: 4
Источник: ФИПИ
