Задание №11 — Изображения земной поверхности

Решение.

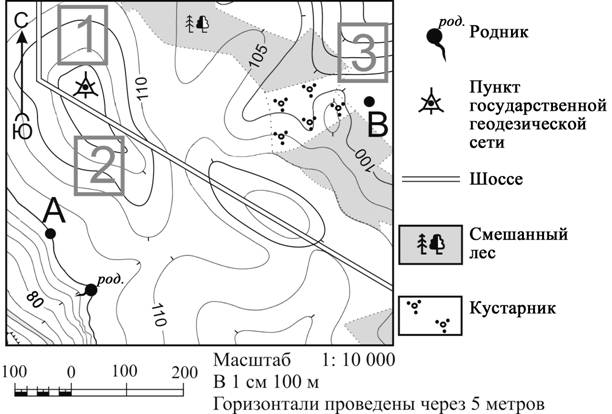

Для того чтобы выбрать верный профиль рельефа местности, необходимо проанализировать топографическую карту по линии А – В, обращая внимание на высоты начальной и конечной точек, а также на изменения рельефа (подъемы и спуски) между ними.

1. Определим высоту точки А. Точка А находится между горизонталями 100 м и 105 м (так как горизонтали проведены через 5 метров, а ближайшая подписанная горизонталь ниже по склону — 80 м, выше — 110 м). Точка А расположена ближе к горизонтали 100 м, её высота примерно 102–103 метра.
2. Определим высоту точки В. Точка В расположена рядом с отметкой уреза воды или родника, ниже горизонтали 100 м. Судя по расположению относительно горизонталей, её высота составляет примерно 97–98 метров.
3. Проанализируем рельеф вдоль линии А – В:
   • От точки А линия идет вверх, пересекает горизонталь 105 м и поднимается на вершину холма (высота более 110 м, так как есть замкнутая горизонталь 110 м).
   • Затем линия спускается в седловину (понижение между двумя холмами) ниже 110 м, но выше 105 м.
   • Далее линия снова поднимается на второй холм, высота которого также превышает 110 м.
   • После прохождения второй вершины начинается затяжной спуск к точке В, пересекающий шоссе и проходящий через участок с кустарником.
4. Сопоставим данные с предложенными вариантами:
   • На профиле № 1 точка А находится выше 110 м, что неверно.
   • На профиле № 2 точка А находится чуть выше 100 м, точка В — чуть ниже 100 м. Между ними видны две вершины высотой более 110 м и понижение между ними. Это полностью соответствует карте.
   • На профиле № 3 точка А находится на уровне 90 м, что неверно.
   • На профиле № 4 представлена только одна вершина, что не соответствует двум холмам на карте.

Таким образом, только профиль под номером 2 верно отображает высоты точек и характер пересекаемой местности.

Ответ: 2

Источник: ФИПИ
